بررسی کامل آی‌سی HALL
بررسی جامع و ترفند های تعمیراتی
در دنیای پیشرفته الکترونیک و به‌خصوص در صنعت موبایل، شناخت دقیق قطعات الکترونیکی برای تعمیرکاران و تکنسین‌ها امری ضروری است. یکی از قطعات مهم در موبایل‌های هوشمند، آی‌سی هال (IC Hall) یا حسگر اثر هال است. این قطعه نقش بسزایی در عملکرد صحیح دستگاه دارد و در صورت خرابی آن، مشکلات متعددی در گوشی ایجاد می‌شود. در این مقاله به بررسی کامل آی‌سی هال، کاربردها، نحوه عملکرد، علائم خرابی، روش‌های تست و تعمیر آن خواهیم پرداخت.
آی‌سی هال چیست؟
آی‌سی هال یک قطعه نیمه‌رسانا است که بر پایه اثر فیزیکی به‌نام اثر هال (Hall Effect) کار می‌کند. اثر هال اولین‌بار توسط فیزیکدان آمریکایی، ادوین هال در سال ۱۸۷۹ کشف شد. این اثر بیان می‌کند که زمانی‌که یک جریان الکتریکی از یک ماده رسانا عبور می‌کند و یک میدان مغناطیسی عمود بر جریان اعمال شود، ولتاژی در جهت عمود بر هر دو جهت جریان و میدان مغناطیسی ایجاد خواهد شد. این ولتاژ همان سیگنال هال است.
در صنعت موبایل، آی‌سی هال معمولاً برای تشخیص وضعیت درب یا قاب، موقعیت مغناطیسی، باز و بسته بودن کاور هوشمند و عملکرد حسگر مجاورت به‌کار می‌رود.
کاربرد آی‌سی هال در موبایل
- تشخیص باز و بسته شدن کاور مغناطیسی
- کنترل خاموش و روشن شدن خودکار صفحه‌نمایش
- همکاری با سنسور مجاورت برای جلوگیری از تماس‌های اشتباهی
- استفاده در قلم‌های مغناطیسی برخی دستگاه‌ها (مانند S-Pen در سری نوت سامسونگ)
- استفاده در قاب‌های هوشمند جهت فعال‌سازی ویژگی‌های خاص
محل قرارگیری آی‌سی هال در موبایل
آی‌سی هال معمولاً در نزدیکی دکمه پاور، دوربین جلو یا سنسور مجاورت نصب می‌شود. محل دقیق آن بسته به برند و مدل گوشی متفاوت است اما معمولاً در نزدیکی محل قرارگیری کاور مغناطیسی یا بخش بالایی گوشی جای دارد.
علائم خرابی آی‌سی هال
- خاموش نشدن صفحه هنگام تماس تلفنی
- باز نشدن خودکار قفل صفحه با باز کردن کاور
- خطا در عملکرد قاب‌های هوشمند
- روشن و خاموش شدن خودکار و غیرمنتظره صفحه‌نمایش
- عدم تشخیص موقعیت قلم یا لوازم جانبی مغناطیسی
دلایل خرابی آی‌سی هال
- ضربه شدید به گوشی
- نفوذ آب یا رطوبت
- نوسانات ولتاژ در مدار
- استفاده از کاورهای بی‌کیفیت با خاصیت مغناطیسی ضعیف یا اشتباه
- اشکالات نرم‌افزاری که عملکرد آی‌سی را مختل می‌کند
نحوه تست آی‌سی هال
تست با آهنربا: با نزدیک کردن آهنربا به محل آی‌سی هال، باید صفحه خاموش یا روشن شود. اگر واکنشی مشاهده نشود، ممکن است آی‌سی معیوب باشد.
تست با مولتی‌متر دیجیتال: اندازه‌گیری ولتاژ پایه‌های آی‌سی در حالت روشن و خاموش بودن میدان مغناطیسی.
استفاده از نرم‌افزارهای تست سخت‌افزار مانند CPU-Z، Sensor Box یا AIDA64.
ابزارهای لازم برای تعمیر آی‌سی هال
- هیتر و هویه مخصوص تعمیرات موبایل
- مولتی‌متر دیجیتال
- میکروسکوپ دیجیتال یا لوپ
- ابزار باز کردن قاب گوشی
آموزش گام به گام تعمیر آی‌سی هال

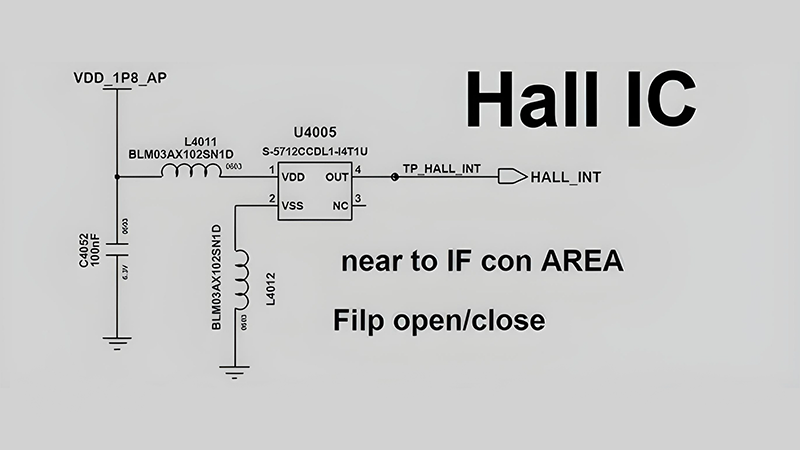

- بررسی محل قرارگیری آی‌سی هال با نقشه شماتیک
- تست عملکرد آی‌سی با مولتی‌متر
- در صورت نیاز، تعویض آی‌سی با استفاده از هیتر و هویه:
- گرم‌کردن محل آی‌سی با دمای مناسب (حدود ۲۵۰ تا ۳۰۰ درجه)
- برداشتن آی‌سی خراب با پنس
- تمیز کردن محل با فلکس و قلع‌گیری
- قرار دادن آی‌سی جدید و لحیم‌کاری دقیق
💡نکته: اگر به هر دلیلی آی‌سی نتوانستید جایگزین کنید میتوانید بر روی برد پایه VDD را به پایه OUT متصل کنید.
تفاوت آی‌سی هال با سنسور مجاورت
بسیاری افراد این دو را اشتباه می‌گیرند. سنسور مجاورت برای تشخیص فاصله با اجسام استفاده می‌شود، در حالی‌که آی‌سی هال به میدان مغناطیسی واکنش نشان می‌دهد. این دو گاهی با همکاری یکدیگر کار می‌کنند اما از نظر عملکرد و ساختار متفاوت هستند.
برندها و مدل‌های معروف آی‌سی هال
شرکت‌های تولیدکننده: Honeywell، Melexis، Allegro، TDK
آی‌سی‌های پرکاربرد در گوشی‌ها: A3144، SS495A، DRV5055
استفاده در برندهای مختلف: سامسونگ، شیائومی، هواوی، اپل (در برخی مدل‌ها)
نکات مهم هنگام تعویض آی‌سی هال
- دقت در انتخاب آی‌سی مطابق با شماره فنی
- استفاده از ابزار مناسب و عدم وارد کردن فشار زیاد
- تست دقیق پس از نصب
- بررسی نرم‌افزاری جهت رفع باگ‌های احتمالی
سؤالات متداول
آیا آی‌سی هال قابل تعمیر است؟
خیر، معمولاً تعویض می‌شود.
قیمت آی‌سی هال چقدر است؟
بسته به مدل بین ۵ تا ۵۰ هزار تومان
آیا همه گوشی‌ها دارای آی‌سی هال هستند؟
خیر، برخی مدل‌های اقتصادی فاقد این قطعه‌اند.
نتیجه‌گیری
آی‌سی هال قطعه‌ای کوچک اما بسیار مهم در گوشی‌های هوشمند است که نقش اساسی در تعامل دستگاه با اجسام مغناطیسی ایفا می‌کند. تشخیص خرابی و تعمیر صحیح این قطعه نیازمند دانش تخصصی، ابزار مناسب و تجربه در تعمیرات موبایل است. با شناخت عملکرد و کاربرد این آی‌سی، می‌توان بسیاری از مشکلات نرم‌افزاری و سخت‌افزاری را به‌درستی شناسایی و برطرف کرد.
