انواع سوکت شارژ

مقدمه

سوکت شارژ موبایل یکی از مهم‌ترین اجزای سخت‌افزاری هر تلفن همراه محسوب می‌شود؛ قطعه‌ای که شاید در نگاه اول بسیار ساده به نظر برسد اما در واقع یکی از پیچیده‌ترین مسیرهای ارتباطی بین گوشی و دنیای بیرون است. امروزه سوکت شارژ فقط وظیفه انتقال برق را بر عهده ندارد، بلکه در بسیاری از گوشی‌های مدرن نقش انتقال دیتا، تصویر، صدا، ارتباط OTG، شارژ سریع، اتصال مانیتور، اتصال لوازم جانبی و حتی کنترل هوشمند توان را نیز ایفا می‌کند.

اگر به تاریخچه موبایل نگاه کنیم متوجه می‌شویم که سوکت‌های شارژ در طول سال‌ها تغییرات بسیار بزرگی داشته‌اند. در گوشی‌های قدیمی تنها یک مسیر ساده برای انتقال ولتاژ وجود داشت، اما امروزه سوکت‌هایی مانند USB Type-C دارای ده‌ها مسیر ارتباطی مختلف هستند که می‌توانند حجم عظیمی از اطلاعات و توان الکتریکی را منتقل کنند.

در صنعت تعمیرات موبایل نیز شناخت کامل انواع سوکت‌ها اهمیت فوق‌العاده‌ای دارد. بسیاری از خرابی‌های رایج گوشی‌ها مانند شارژ نشدن، شارژ کند، عدم شناسایی توسط کامپیوتر، از کار افتادن OTG، مشکل تصویر، ارور رطوبت و حتی ریستارت شدن گوشی به مشکلات سوکت شارژ یا مدارهای مرتبط با آن مربوط می‌شود.

در این مقاله به‌صورت کاملاً تخصصی و بسیار مفصل به بررسی تاریخچه انواع سوکت شارژ موبایل از ابتدای پیدایش موبایل تا امروز می‌پردازیم. همچنین امکانات هر سوکت، نحوه عملکرد، ساختار پایه‌ها، قابلیت‌های انتقال انرژی و دیتا، مزایا و معایب هر نسل و مقایسه کامل آن‌ها را بررسی خواهیم کرد.

دوران ابتدایی موبایل و سوکت‌های کاملاً اختصاصی

در دهه‌های ابتدایی صنعت موبایل هیچ استاندارد مشخصی برای طراحی شارژر و سوکت وجود نداشت. هر شرکت تولیدکننده سعی می‌کرد از طراحی اختصاصی خودش استفاده کند تا کاربران مجبور شوند فقط لوازم جانبی همان برند را خریداری کنند. همین موضوع باعث شد بازار موبایل پر از انواع مختلف سوکت‌های عجیب و متفاوت شود.

در آن دوران تلفن‌های همراه امکانات بسیار محدودی داشتند. گوشی‌ها عمدتاً برای تماس و پیامک استفاده می‌شدند و خبری از اینترنت پرسرعت، انتقال فایل سنگین، دوربین‌های حرفه‌ای یا نمایشگرهای پیشرفته نبود. به همین دلیل نیاز چندانی به سوکت‌های پیچیده احساس نمی‌شد.

سوکت‌های اولیه معمولاً فقط دو وظیفه داشتند:

• انتقال برق برای شارژ باتری
• در برخی مدل‌ها انتقال ساده دیتا

بیشتر این سوکت‌ها تنها دارای دو پین مثبت و منفی بودند و ساختار بسیار ساده‌ای داشتند. در بسیاری از گوشی‌های قدیمی حتی مدار کنترل شارژ بسیار ابتدایی بود و تنها یک ولتاژ مشخص به باتری اعمال می‌شد.

یکی از بزرگ‌ترین مشکلات آن زمان، نبود سازگاری بین برندها بود. برای مثال شارژر یک گوشی نوکیا به سامسونگ یا موتورولا نمی‌خورد. همین موضوع کاربران را با دردسرهای زیادی مواجه می‌کرد.

سوکت سوزنی نوکیا؛ یکی از معروف‌ترین سوکت‌های تاریخ موبایل

وقتی صحبت از گوشی‌های کلاسیک می‌شود، تقریباً همه کاربران سوکت سوزنی نوکیا را به یاد می‌آورند. این سوکت یکی از ماندگارترین طراحی‌های تاریخ موبایل بود و سال‌ها در گوشی‌های مختلف نوکیا استفاده شد. سوکت‌های سوزنی از اولین مدل‌های شارژ در موبایل‌های قدیمی بودند و بیشتر در گوشی‌های دکمه‌ای استفاده می‌شدند. این سوکت‌ها معمولا فقط برای انتقال برق طراحی شده بودند و قابلیت انتقال دیتا نداشتند یا بسیار محدود بودند. اندازه و قطر سوزن‌ها در برندهای مختلف فرق می‌کرد و همین باعث ناسازگاری شارژرها می‌شد. سرعت شارژ در این مدل بسیار پایین بود و فناوری شارژ سریع وجود نداشت. با پیشرفت تکنولوژی و نیاز به انتقال دیتا، این نوع سوکت‌ها تقریبا از بازار حذف شدند.

سوکت سوزنی نوکیا در دو نسخه اصلی تولید شد:

• نسخه ضخیم 3.5 میلی‌متری
• نسخه باریک 2 میلی‌متری

عملکرد این سوکت بسیار ساده بود. تنها وظیفه آن انتقال برق از شارژر به مدار شارژ گوشی بود. در واقع هیچ قابلیت انتقال داده، تصویر یا صدا در این کانکتور وجود نداشت.

یکی از دلایل محبوبیت این سوکت سادگی و دوام نسبتاً خوب آن بود. چون تنها دو مسیر اصلی در آن وجود داشت، احتمال خرابی کمتر بود. همچنین کاربران به‌راحتی می‌توانستند کابل را متصل کنند.

اما محدودیت‌های این سوکت زیاد بود. سرعت شارژ پایین بود، انتقال دیتا نداشت و امکان استفاده از فناوری‌های جدید وجود نداشت. با پیشرفت گوشی‌ها این نوع سوکت دیگر پاسخگوی نیاز بازار نبود.

در تعمیرات موبایل، خرابی‌های رایج این سوکت شامل:

• شل شدن پورت
• قطع شدن پایه مثبت

• سولفاته شدن
• شکستن محل اتصال داخلی

• قطعی مسیر شارژ روی برد

بود.

سوکت‌های چندپین اختصاصی؛ آغاز چندمنظوره شدن پورت‌ها

با پیشرفت گوشی‌ها و اضافه شدن امکاناتی مانند دوربین، حافظه داخلی، موسیقی و اتصال به کامپیوتر، نیاز به سوکت‌های پیشرفته‌تر احساس شد. در این دوره برندها شروع به ساخت پورت‌های چندپین اختصاصی کردند.

سوکت 30 پین اپل

قبل از Lightning، اپل از کانکتور 30 پین استفاده می‌کرد. این سوکت در آیفون‌های اولیه و آیپادها استفاده می‌شد و قابلیت‌های زیادی داشت.

امکانات سوکت 30 پین:

• شارژ باتری
• انتقال دیتا

• خروجی صدا

• خروجی تصویر

• اتصال به داک

• همگام‌سازی با iTunes

این کانکتور در زمان خود بسیار پیشرفته بود اما ابعاد بزرگی داشت و فضای زیادی اشغال می‌کرد.

FastPort سونی اریکسون

سونی اریکسون یکی از شرکت‌هایی بود که سوکت‌های چندمنظوره را جدی‌تر توسعه داد. FastPort علاوه بر شارژ قابلیت‌های متعددی ارائه می‌کرد.

قابلیت‌های FastPort:

• شارژ گوشی
• انتقال فایل

• اتصال هندزفری

• خروجی صدا

• ارتباط با کامپیوتر

در آن زمان داشتن یک پورت مشترک برای چند عملکرد مزیت بزرگی محسوب می‌شد.

سوکت‌های اختصاصی سامسونگ

سامسونگ نیز در بسیاری از گوشی‌های قدیمی خود از سوکت‌های اختصاصی 20 پین استفاده می‌کرد. این پورت‌ها معمولاً هم برای شارژ و هم برای انتقال دیتا کاربرد داشتند.

اما مشکل اصلی تمام این سوکت‌ها اختصاصی بودن آن‌ها بود. کاربران مجبور بودند کابل مخصوص همان برند را تهیه کنند و تعمیرکاران نیز با تنوع زیادی از کانکتورها مواجه بودند.

Mini USB؛ آغاز استاندارد جهانی

ظهور Mini USB یکی از مهم‌ترین اتفاقات صنعت الکترونیک بود. این سوکت نه‌تنها در موبایل بلکه در دوربین‌ها، MP3 Playerها و دستگاه‌های مختلف استفاده می‌شد. مینی USB یکی از نسل‌های قدیمی‌تر USB بود که قبل از Micro USB در بسیاری از گوشی‌ها، دوربین‌ها و دستگاه‌های دیجیتال استفاده می‌شد. این سوکت نسبت به USB معمولی کوچک‌تر بود اما از Micro USB بزرگ‌تر و ضخیم‌تر طراحی شده بود. Mini USB قابلیت شارژ و انتقال دیتا را فراهم می‌کرد و در زمان خودش یک پیشرفت مهم برای دستگاه‌های قابل حمل محسوب می‌شد. مقاومت فیزیکی آن نسبت به برخی سوکت‌های قدیمی بهتر بود اما به دلیل ابعاد بزرگ‌تر و طراحی نه‌چندان بهینه، بعدها جای خود را به Micro USB داد. امروزه Mini USB تقریبا از بازار موبایل حذف شده و بیشتر در بعضی تجهیزات قدیمی یا صنعتی دیده می‌شود.

Mini USB دارای 5 پایه بود:

• VBUS

• D-

• D+

• ID

• GND

این سوکت قابلیت‌های بیشتری نسبت به نسل‌های قبلی ارائه می‌کرد.

امکانات Mini USB

• شارژ باتری

• انتقال دیتا

• ارتباط با کامپیوتر

• پشتیبانی محدود از OTG

• اتصال به برخی تجهیزات جانبی

در آن زمان انتقال دیتا از طریق USB تحول بزرگی محسوب می‌شد. کاربران می‌توانستند بدون نرم‌افزارهای پیچیده فایل جابه‌جا کنند.

اما Mini USB مشکلاتی نیز داشت. ابعاد آن هنوز نسبتاً بزرگ بود و استحکام مکانیکی بالایی نداشت. استفاده مداوم باعث لق شدن سوکت می‌شد.

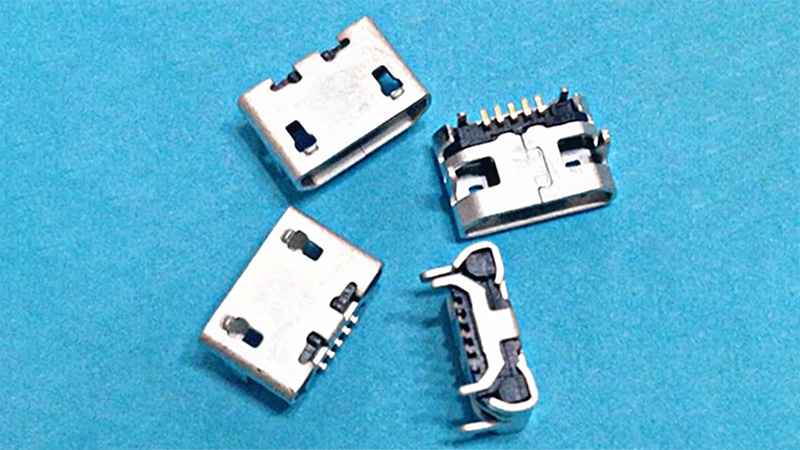

Micro USB؛ پادشاه یک دهه بازار موبایل

بدون شک Micro USB یکی از مهم‌ترین سوکت‌های تاریخ موبایل است. تقریباً تمام گوشی‌های اندرویدی بین سال‌های 2010 تا 2020 از این پورت استفاده می‌کردند. میکرو USB سال‌ها استاندارد اصلی گوشی‌های اندرویدی بود و در میلیون‌ها دستگاه استفاده شد. این سوکت علاوه بر شارژ، امکان انتقال دیتا بین موبایل و کامپیوتر را نیز فراهم می‌کرد. نسخه‌های جدیدتر Micro USB از قابلیت OTG پشتیبانی می‌کردند و می‌شد فلش یا لوازم جانبی به گوشی وصل کرد. نقطه ضعف اصلی آن طراحی یک‌طرفه بود که باعث می‌شد کاربران هنگام اتصال کابل اشتباه جهت را وارد کنند. با ورود USB-C، استفاده از میکرو USB به‌تدریج کاهش پیدا کرد.

Micro USB کوچک‌تر، باریک‌تر و کاربردی‌تر از Mini USB بود. این سوکت توانست استاندارد جهانی شارژ موبایل شود.

ساختار پایه‌های Micro USB

• پایه VBUS برای تغذیه

• پایه D-

• پایه D+

• پایه ID

• پایه GND

امکانات Micro USB

• شارژ معمولی

• شارژ سریع اولیه

• انتقال دیتا

• OTG

• اتصال فلش

• اتصال موس و کیبورد

• اتصال دسته بازی

• برخی خروجی‌های صوتی

با پیشرفت فناوری شارژ سریع، Micro USB توانست از استانداردهایی مانند:

• Qualcomm Quick Charge

• Adaptive Fast Charging سامسونگ

• Pump Express مدیاتک

پشتیبانی کند.

محدودیت‌های Micro USB

با وجود محبوبیت بالا، این سوکت مشکلات زیادی داشت.

• طراحی یک‌طرفه

• شکستن زبانه داخلی

• خرابی سریع در استفاده سنگین

• محدودیت سرعت انتقال دیتا

• محدودیت توان شارژ

یکی از رایج‌ترین خرابی‌های تعمیرات موبایل مربوط به سوکت Micro USB است. فشار زیاد یا اتصال اشتباه کابل باعث شکستن بخش داخلی می‌شود.

OTG و تحول در کاربری سوکت‌ها

یکی از مهم‌ترین قابلیت‌هایی که با Micro USB رایج شد فناوری OTG بود.

OTG به گوشی اجازه می‌دهد مانند یک کامپیوتر رفتار کند و تجهیزات جانبی را کنترل کند.

امکانات OTG:

• اتصال فلش مموری

• اتصال هارد

• اتصال موس

• اتصال کیبورد

• اتصال دسته بازی

• اتصال کارت صدا

• اتصال میکروفون

این قابلیت باعث شد سوکت شارژ تنها یک مسیر برق نباشد و به یک رابط ارتباطی کامل تبدیل شود.

Lightning اپل؛ طراحی مدرن و هوشمند

لایتنینگ توسط Apple برای آیفون و محصولات این شرکت معرفی شد و جایگزین کانکتور ۳۰ پین قدیمی اپل شد. این سوکت طراحی کوچک و دوطرفه دارد و از نظر راحتی استفاده نسبت به Micro USB بهتر عمل می‌کند. لایتنینگ توانایی انتقال شارژ، دیتا، صدا و حتی تصویر را دارد و در بسیاری از لوازم جانبی اپل استفاده می‌شود. اپل سال‌ها از این درگاه در آیفون استفاده کرد اما به‌مرور به سمت USB-C حرکت کرد. کیفیت ساخت خوب و پایداری اتصال از مزیت‌های مهم این سوکت محسوب می‌شود.

Lightning از بسیاری جهات نسبت به Micro USB برتری داشت.

ویژگی‌های Lightning

• طراحی دوطرفه

• ابعاد کوچک‌تر

• سرعت بهتر

• کیفیت ساخت بالا

• مدیریت هوشمند اتصال

امکانات Lightning

• شارژ معمولی

• شارژ سریع

• انتقال دیتا

• خروجی صدا

• خروجی تصویر

• اتصال لوازم جانبی

• CarPlay

• ارتباط با مک و آیتونز

یکی از تفاوت‌های مهم Lightning وجود چیپ احراز هویت داخل کابل بود. اپل از سیستم MFI استفاده می‌کرد تا فقط کابل‌های تأییدشده عملکرد کامل داشته باشند.

محدودیت‌های Lightning

• سرعت پایین‌تر نسبت به USB-C

• انحصاری بودن

• قیمت بالای کابل‌ها

• وابستگی به اپل

با وجود کیفیت خوب، Lightning در نهایت نتوانست با USB-C رقابت کند.

USB Type-C؛ کامل‌ترین سوکت تاریخ موبایل

USB Type-C انقلابی در صنعت الکترونیک ایجاد کرد. این سوکت تقریباً تمام محدودیت‌های نسل‌های قبلی را از بین برد. تایپ سی جدیدترین و پیشرفته‌ترین نسل سوکت‌های موبایل است که امروزه در اکثر گوشی‌ها استفاده می‌شود. این درگاه طراحی دوطرفه دارد و می‌تواند شارژ، انتقال دیتا، صدا و تصویر را همزمان پشتیبانی کند. USB-C از فناوری‌های شارژ سریع و توان بالا پشتیبانی می‌کند و حتی در لپ‌تاپ‌ها نیز کاربرد دارد. سرعت انتقال دیتا در نسخه‌های جدید آن بسیار بالا است و برخی مدل‌ها از خروجی تصویر 4K نیز پشتیبانی می‌کنند. به دلیل استاندارد جهانی و امکانات گسترده، تایپ سی به محبوب‌ترین درگاه ارتباطی دستگاه‌های مدرن تبدیل شده است.

مهم‌ترین ویژگی‌های USB-C

• طراحی دوطرفه

• سرعت بسیار بالا

• پشتیبانی از توان زیاد

• چندمنظوره بودن

• پشتیبانی از تصویر و صدا

• سازگاری گسترده

امکانات USB-C

• شارژ معمولی

• فست شارژ

• Super Fast Charging

• USB Power Delivery

• انتقال دیتا

• انتقال تصویر

• انتقال صدا

• DisplayPort

• HDMI

• Thunderbolt

• اتصال مانیتور

• اتصال داک

• OTG

• اتصال SSD

• انتقال فایل با سرعت چند گیگابیت

USB-C فقط یک سوکت شارژ نیست؛ بلکه یک رابط ارتباطی کامل محسوب می‌شود.

شارژ سریع در USB-C

یکی از مهم‌ترین مزایای USB-C پشتیبانی از فناوری‌های شارژ سریع پیشرفته است.

USB Power Delivery

این فناوری امکان انتقال توان بسیار بالا را فراهم می‌کند. برخی دستگاه‌ها تا 240 وات توان دریافت می‌کنند.

Super Fast Charging سامسونگ

سامسونگ در گوشی‌های جدید از USB-C برای شارژهای 25 وات، 45 وات و بیشتر استفاده می‌کند.

SuperVOOC و HyperCharge

برندهایی مانند اوپو، شیائومی و وان‌پلاس از USB-C برای فناوری‌های شارژ فوق سریع استفاده می‌کنند.

در این فناوری‌ها جریان بسیار زیادی از سوکت عبور می‌کند، بنابراین کیفیت سوکت و کابل اهمیت بسیار زیادی دارد.

انتقال تصویر از طریق سوکت شارژ

در نسل‌های جدید، سوکت شارژ می‌تواند تصویر نیز منتقل کند.

USB-C از فناوری‌هایی مانند:

• DisplayPort Alt Mode

• HDMI Alt Mode

• Thunderbolt

پشتیبانی می‌کند.

این یعنی شما می‌توانید گوشی را مستقیماً به مانیتور متصل کنید و تصویر 4K یا حتی 8K دریافت کنید.

برخی گوشی‌ها مانند سری گلکسی سامسونگ از Samsung DeX استفاده می‌کنند که گوشی را به یک محیط دسکتاپ تبدیل می‌کند.

انتقال صدا از طریق سوکت شارژ

با حذف جک 3.5 میلی‌متری، بسیاری از گوشی‌ها انتقال صدا را از طریق USB-C انجام می‌دهند.

امکانات صوتی USB-C:

• هندزفری دیجیتال

• صدای Hi-Res

• اتصال DAC

• انتقال صدای چندکاناله

در برخی گوشی‌ها حتی DAC داخلی داخل کابل قرار دارد.

مشکلات رایج USB-C

با وجود پیشرفته بودن، USB-C نیز مشکلات خاص خود را دارد.

رایج‌ترین خرابی‌ها

• شل شدن سوکت

• خرابی پایه CC

• اتصال کوتاه

• سولفاته شدن

• خرابی خطوط دیتا

• مشکل فست شارژ

• ارور رطوبت

به‌دلیل تعداد زیاد پایه‌ها، تعمیر USB-C پیچیده‌تر از Micro USB است.

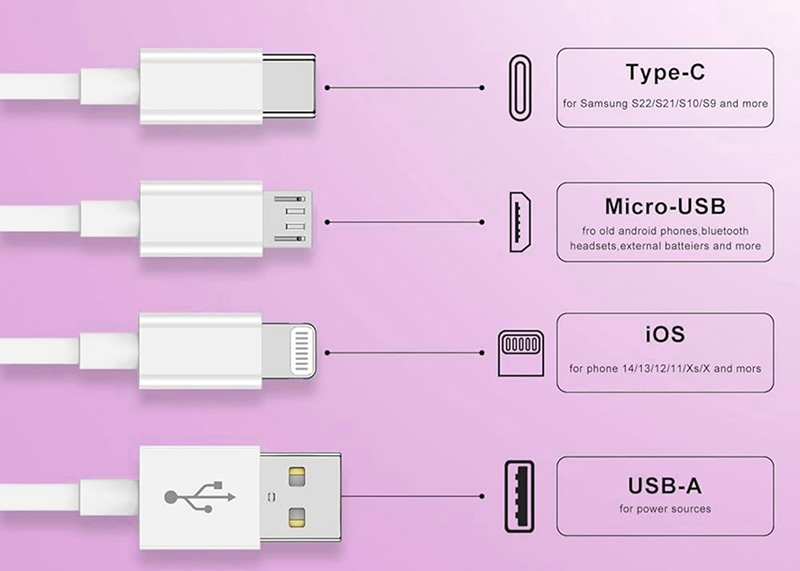

مقایسه کامل انواع سوکت‌های موبایل

سوکت سوزنی نوکیا

• فقط شارژ

• بدون دیتا

• بدون صدا

• بدون تصویر

• سرعت پایین

• دوام نسبتاً خوب

سوکت‌های اختصاصی چندپین

• شارژ

• دیتا

• گاهی صدا و تصویر

• غیراستاندارد

• وابسته به برند

Mini USB

• شارژ

• دیتا

• OTG محدود

• سرعت پایین‌تر

• ابعاد نسبتاً بزرگ

Micro USB

• شارژ

• فست شارژ اولیه

• دیتا

• OTG

• محدودیت سرعت

• طراحی یک‌طرفه

Lightning

• شارژ

• فست شارژ

• دیتا

• صدا

• تصویر

• طراحی دوطرفه

• انحصاری اپل

USB Type-C

• شارژ فوق سریع

• دیتا پرسرعت

• انتقال تصویر

• انتقال صدا

• OTG پیشرفته

• Thunderbolt

• توان بسیار بالا

• طراحی دوطرفه

چرا USB-C بهترین استاندارد فعلی است؟

USB-C تقریباً تمام نیازهای کاربران مدرن را پوشش می‌دهد. این سوکت می‌تواند:

• گوشی را شارژ کند

• لپ‌تاپ را شارژ کند
• تصویر منتقل کند

• صدا منتقل کند

• فایل جابه‌جا کند

• به مانیتور وصل شود

• به هارد اکسترنال متصل شود

• به کارت گرافیک اکسترنال وصل شود

همین چندمنظوره بودن باعث شده USB-C به استاندارد جهانی تبدیل شود.

آینده سوکت‌های شارژ موبایل

صنعت موبایل به‌سمت شارژ بی‌سیم و حذف پورت حرکت می‌کند. فناوری‌هایی مانند:

• MagSafe

• Qi2

• شارژ بی‌سیم سریع

• شارژ مغناطیسی

روزبه‌روز پیشرفته‌تر می‌شوند.

اما هنوز هیچ فناوری بی‌سیمی نتوانسته کاملاً جای USB-C را بگیرد؛ زیرا انتقال دیتا و توان بالا همچنان به اتصال سیمی نیاز دارد.

احتمالاً در آینده USB-C سال‌ها باقی خواهد ماند و تنها سرعت و توان آن افزایش پیدا می‌کند.

جمع‌بندی

سوکت شارژ موبایل از یک رابط ساده انتقال برق به یک سیستم ارتباطی فوق‌پیشرفته تبدیل شده است. از سوکت‌های ابتدایی نوکیا که فقط باتری را شارژ می‌کردند تا USB-C که توانایی انتقال تصویر، صدا، دیتا و توان بسیار بالا را دارد، صنعت موبایل مسیر بسیار بزرگی را طی کرده است.

هر نسل از سوکت‌ها امکانات بیشتری ارائه داده و محدودیت‌های نسل قبل را کاهش داده است. امروزه USB-C کامل‌ترین و پیشرفته‌ترین استاندارد موجود محسوب می‌شود و به‌نظر می‌رسد تا سال‌ها جایگاه خود را حفظ کند.

برای تعمیرکاران موبایل نیز شناخت دقیق انواع سوکت‌ها، پایه‌ها، قابلیت‌ها و خرابی‌های رایج اهمیت بسیار زیادی دارد؛ زیرا بخش بزرگی از مشکلات شارژ و ارتباطات گوشی مستقیماً به این قطعه حیاتی مربوط می‌شود.
