مدار شارژ موبایل چیست؟ بررسی کامل ساختار، عملکرد و اصطلاحات
مدار شارژ موبایل یکی از مهمترین بخشهای سختافزاری در گوشیهای هوشمند است که وظیفه مدیریت ورود جریان برق، کنترل ولتاژ و شارژ ایمن باتری را بر عهده دارد. اگر این مدار دچار مشکل شود، گوشی ممکن است شارژ نشود، دیر شارژ شود یا حتی به باتری آسیب برسد. در این مقاله با ساختار مدار شارژ، اجزای آن و مشکلات رایج آن آشنا میشویم.
مدار شارژ موبایل چیست؟
مدار شارژ موبایل مجموعهای از قطعات الکترونیکی روی برد اصلی گوشی است که وظیفه دریافت انرژی از شارژر و انتقال کنترلشده آن به باتری را دارد. این مدار از آسیب دیدن باتری در برابر ولتاژ یا جریان بیش از حد جلوگیری میکند و فرآیند شارژ را به صورت هوشمند مدیریت میکند.
وقتی شارژر به گوشی متصل میشود، ابتدا جریان برق وارد بخش ورودی شارژ میشود و سپس توسط آیسی شارژ کنترل و تنظیم شده و در نهایت به باتری منتقل میشود.
نحوه عملکرد مدار شارژ
فرآیند شارژ موبایل در چند مرحله انجام میشود. ابتدا ولتاژ از طریق شارژر وارد گوشی میشود. سپس آی سی شارژ مقدار ولتاژ و جریان را بررسی کرده و آن را به مقدار مناسب برای باتری تنظیم میکند. در ادامه انرژی به صورت کنترلشده وارد باتری شده و باتری شروع به شارژ شدن میکند.
در گوشیهای جدید این فرآیند بسیار هوشمند انجام میشود و سیستم مدیریت باتری (Battery Management System) دمای باتری، سرعت شارژ و سلامت آن را کنترل میکند.

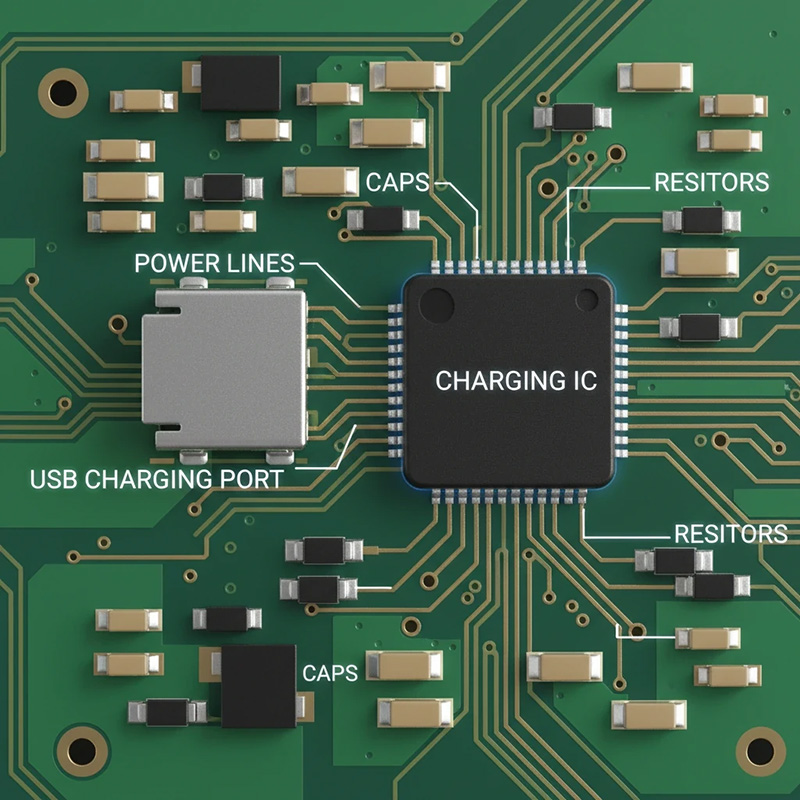

اجزای اصلی مدار شارژ موبایل
مدار شارژ از چندین قطعه مهم تشکیل شده است که هر کدام نقش خاصی در فرآیند شارژ دارند:
آی سی شارژ (Charging IC)
مهمترین بخش مدار شارژ است که وظیفه کنترل جریان و ولتاژ ورودی و مدیریت فرآیند شارژ باتری را دارد.
سوکت شارژ
محل اتصال کابل شارژ به گوشی است. خرابی این بخش یکی از شایعترین مشکلات شارژ در موبایلهاست.
دیودها و مقاومتها
برای تنظیم و کنترل جریان برق و محافظت از مدار استفاده میشوند.
خازنها
نوسانات ولتاژ را کاهش میدهند و باعث پایداری جریان در مدار میشوند.
مسیرهای برد (لاینهای شارژ)
این مسیرها جریان برق را از سوکت شارژ به آی سی شارژ و سپس به باتری منتقل میکنند.
اصطلاحات مدار شارژ
| اصطلاح لاین مدار | توضیح لاین مدار |
| ۱- MUIC_D_N / MUIC_D_P | 🔹 خطوط Data- و Data+ پورت USB. برای انتقال داده بین گوشی و رایانه و همچنین شناسایی نوع شارژر استفاده میشن. مستقیماً به آیسی MUIC (Micro USB Interface Controller) یا مدار USB-C وصل میشن. |
| مسیر ۲- CC1 / CC2 | 🔹 این دو مسیر مربوط به پورت Type-C هستن و وظیفهی شناسایی نوع کابل یا جهت اتصال رو دارن. آیسی شارژر از طریق این خطوط تشخیص میده که آیا کابل وصل شده، از چه نوعیه (شارژ یا دیتا) و در کدوم جهت قرار داره. نکته: در پورت USB Type-C، فقط یکی از این دو مسیر (CC1 یا CC2) در هر بار اتصال فعال میشه، بسته به جهت وارد شدن سوکت. |
| مسیر ۳- SBU1 / SBU2 | 🔹 مسیرهای ارتباطی کمکی در USB Type-C. در حالتهای خاص مثل DisplayPort Mode یا Audio Adapter Mode استفاده میشن. در حالت شارژ معمولی غیرفعال هستن. |
| مسیر ۴- BAT_SWI | 🔹 مسیر سوییچ ولتاژ بین باتری و آیسی پاور. زمانی که گوشی روشن میشه، این خط ولتاژ باتری رو به مدار اصلی متصل میکنه. |
| مسیر ۵- BAT_ID_1 / BAT_ID_2 | 🔹 خطوط تشخیص نوع و ظرفیت باتری. آیسی شارژ از طریق مقاومت داخلی باتری مقدار ولتاژ این خطوط رو میخونه تا نوع باتری رو شناسایی کنه. در صورت خرابی این مسیر، گوشی ممکنه باتری رو “Unknown” یا “Not Original” تشخیص بده. |
| مسیر ۶- VBUS_OVP | 🔹 مسیر تغذیهی اصلی از پورت شارژ با محافظ Over Voltage Protection (OVP). در واقع ولتاژ ۵ تا ۹ ولت از شارژر از این مسیر وارد مدار شارژ میشه. در صورت نوسان بیش از حد ولتاژ، مدار OVP از آسیب به برد جلوگیری میکنه. |
| مسیر ۷- VBATTERY_SR | 🔹 مسیر مانیتورینگ ولتاژ واقعی باتری. آیسی پاور از این مسیر برای اندازهگیری ولتاژ لحظهای و تنظیم جریان شارژ استفاده میکنه. |
| مسیر ۸- L7M_VDD_PERI_1P8 | 🔹 مسیر تغذیه ۱.۸ ولتی برای بخشهای جانبی (Peripheral) آیسی شارژ یا مدار USB. این ولتاژ معمولاً از LDO داخلی PMIC تولید میشه. |
| مسیر ۹- VPH_PWR | 🔹 ولتاژ اصلی باتری (اصطلاحاً Main Battery Power). معمولاً در حدود ۳.۸ تا ۴.۴ ولت بوده و منبع تغذیه اکثر آیسیها و مسیرهای شارژ محسوب میشه. در مدار شارژ، نقطهی اصلی تأمین انرژی برای PMIC، RF و CPU است. |
| مسیر ۱۰- MUIC_D_N / MUIC_D_P | مسیر جمعبندی تخصصی مسیرها |
| مسیر ۱۱- CC1 / CC2 | 💻 USB Data - انتقال داده و تشخیص نوع شارژ |
| مسیر ۱۲- SBU1 / SBU2 | 🔌 Type-C Detect - تشخیص نوع و جهت کابل Type-C |
| مسیر ۱۳- BAT_SWI | 🎧 Sideband Use - مسیر کمکی برای حالتهای تصویری یا صوتی |
| مسیر ۱۴- BAT_ID_1 / BAT_ID_2 | 🔋 Battery Power - سوییچ تغذیه اصلی باتری |
| مسیر ۱۵- VBUS_OVP | 🧩 Battery ID - شناسایی نوع و ظرفیت باتری |
| مسیر ۱۶- VBATTERY_SR | ⚡ Charger Input - ورودی ولتاژ از شارژر با محافظ نوسان |
| مسیر ۱۷- L7M_VDD_PERI_1P8 توضیح 🔸 IC Supply - تغذیه کمکی مدار شارژ | 🔍 Voltage Sense - بررسی سطح ولتاژ باتری |
| مسیر ۱۸- VPH_PWR | 🔹 Main Power - منبع تغذیه اصلی کل مدار |
| مسیر ۱۹- USB_DP_CONN / USB_DM_CONN | خطوط Data+ و Data– در پورت USB برای انتقال داده و شناسایی نوع شارژر استفاده میشوند. خرابی این مسیرها باعث عدم اتصال گوشی به کامپیوتر و غیرفعال شدن شارژ سریع میشود. |
| مسیر ۲۰- USB_CC1 / USB_CC2 | دو مسیر مربوط به Type-C برای تشخیص نوع شارژر و وظیفهٔ شناسایی حالتهای مختلف ولتاژ هستند. خرابی هرکدام باعث میشود شارژر تنها در حالت معمولی فعال شود و قابلیت فست یا PD شناسایی نشود. |
| مسیر ۲۱- USB_VBUS_C | مسیر تغذیه ورودی ۵ ولت از پورت USB است که ولتاژ شارژ را وارد مدار میکند. خرابی این مسیر باعث عدم ورود ولتاژ به مدار شارژ و بروز اختلال یا قطع کامل شارژ میشود. |
| مسیر ۲۲- USB_PHY_PS | تغذیه بخش فیزیکی USB (PHY) است که برای عملکرد صحیح USB و تشخیص شارژر استفاده میشود. خرابی این مسیر باعث ناپایداری در شناسایی کابل یا مشکل اتصال USB میشود. |
| مسیر ۲۳- BATT_NTC | مسیر سنس حرارتی باتری است که دمای آن را به PMIC گزارش میدهد. قطع یا خرابی این مسیر باعث ارور دما و توقف فرآیند شارژ برای جلوگیری از آسیب میشود. |
| مسیر ۲۴- VBATT | ولتاژ واقعی خروجی باتری را به مدار منتقل میکند و برای تغذیه بخشهای اصلی استفاده میشود. خرابی این مسیر باعث نوسان درصد باتری، خاموشی ناگهانی یا عدم پایداری شارژ میشود. |
| مسیر ۲۵- USB_DM | خط Data– در پورت USB که برای انتقال داده و شناسایی شارژر استفاده میشود. خرابی این مسیر باعث عدم اتصال صحیح به کامپیوتر و اختلال در تشخیص شارژر میشود. |
| مسیر ۲۶- USB_DP | خط Data+ مربوط به ارتباط USB و انتقال داده است. آسیب یا قطعی این مسیر باعث شناسایی نشدن گوشی یا غیرفعال شدن شارژ سریع میشود. |
| مسیر ۲۷- USB_CC1 | مسیر تشخیص نوع کابل و حالت شارژ Type-C است. خرابی این خط باعث میشود گوشی فقط شارژ معمولی دریافت کند و شارژ سریع فعال نشود. |
| مسیر ۲۸- USB_CC2 | مسیر دوم تشخیص کانکتور Type-C برای تعیین نوع ولتاژ ورودی است. قطع بودن آن باعث عدم تشخیص صحیح کابل و محدود شدن سرعت شارژ میشود. |
| مسیر ۲۹- VBUS | ورودی ۵ ولت از کابل شارژ است که مستقیماً به مدار تغذیه وارد میشود. خرابی این مسیر باعث عدم ورود ولتاژ شارژ و صفر شدن جریان در پاورساپلای میشود. |
| مسیر ۳۰- BAT_THERM | مسیر سنسور حرارتی باتری برای نظارت بر دما است. خرابی آن باعث نمایش ارور دما و توقف فرآیند شارژ جهت جلوگیری از آسیب میشود. |
| مسیر ۳۱- USB_CC_DIR | مسیر کنترل جهتگیری Type-C برای تشخیص طرف ورود کانکتور است. اختلال در این مسیر باعث مشکل در تشخیص کابل و ناپایداری شارژ میشود. |
| مسیر ۳۲- BATT_BS+ | مسیر مثبت حسگر جریان/ولتاژ باتری (Battery Sense) است. خرابی آن باعث نمایش درصد نادرست باتری و اختلال در کنترل شارژ میشود. |
| مسیر ۳۳- BATT_BS− | مسیر منفی حسگر جریان/ولتاژ باتری است که برای اندازهگیری دقیق بار استفاده میشود. خرابی این مسیر باعث رفتار غیرعادی در میزان شارژ و درصد باتری میشود. |
| مسیر ۳۴- VBATT | ولتاژ اصلی خروجی باتری که تغذیه بخشهای حیاتی دستگاه را بر عهده دارد. خرابی این مسیر باعث خاموشی ناگهانی یا ناپایداری ولتاژ باتری میشود. |
| مسیر ۳۵- USB_DM_CON | خط Data– مربوط به انتقال داده و شناسایی شارژر در پورت USB است. خرابی این مسیر باعث عدم اتصال صحیح گوشی به کامپیوتر و اختلال در تشخیص نوع شارژ میشود. |
| مسیر ۳۶- USB_DP_CON | خط Data+ برای انتقال اطلاعات USB و برقراری ارتباط پایدار با شارژر استفاده میشود. قطع یا نوسان این مسیر موجب عدم شناسایی دستگاه و غیرفعال شدن شارژ سریع میگردد. |
| مسیر ۳۷- BATON | مسیر فعالسازی باتری بوده و وظیفهٔ ارسال سیگنال روشنسازی اولیه به PMIC را دارد. خرابی این مسیر میتواند باعث روشن نشدن دستگاه یا قطع شدن ناگهانی آن گردد. |
| مسیر ۳۸- AUX_IN_BATID | مسیر شناسایی نوع باتری از طریق مقاومت داخلی آن است. خرابی این مسیر باعث نمایش ارور باتری یا شناسایی نشدن صحیح مدل باتری خواهد شد. |
| مسیر ۳۹- VCHG_USB_IN | ورودی اصلی ولتاژ شارژ از پورت USB است که به مدار OVP و سپس IC شارژ وارد میشود. خرابی این مسیر باعث توقف کامل شارژ یا مشاهده جریان صفر در پاورساپلای میشود. |
| مسیر ۴۰- TYPE_C_INT | خط سیگنالدهی داخلی Type-C بین کانکتور و IC مربوطه است. خرابی این مسیر باعث مشکل در تشخیص کابل، جهت اتصال یا حالتهای شارژ خواهد شد. |
| مسیر ۴۱- L7M_VDDQ_1P8 | ولتاژ ۱.۸ ولت مربوط به بخشهای جانبی و کنترلرهای داخلی دستگاه است. خرابی آن باعث اختلال در عملکرد ارتباطی USB و برخی ماژولهای کنترلی میشود. |
| مسیر ۴۲- USB_HS_DM / USB_HS_DP | دو خط دیتا در USB High-Speed هستند که مسئول انتقال اطلاعات و شناسایی شارژر میباشند. خرابی هرکدام باعث عدم اتصال دستگاه به کامپیوتر و فعال نشدن شارژ سریع میشود. |
| مسیر ۴۳- USB_TYPEC_CC1 / USB_TYPEC_CC2 | مسیرهای تشخیص نوع کابل و انتخاب پروفایل ولتاژ در Type-C هستند. خرابی این خطوط باعث محدود شدن گوشی به شارژ معمولی و ناپایداری در تشخیص کابل میشود. |
| مسیر ۴۴- PD_INT | سیگنال داخلی کنترل شارژ سریع و Power Delivery است. خرابی آن باعث غیرفعال شدن شارژ سریع و محدود شدن شارژ به ۵ ولت میشود. |
| مسیر ۴۵- BAT_ID_CONN | مسیر شناسایی نوع باتری از طریق مقاومت ID باتری است. خرابی این مسیر باعث ارور باتری و تنظیم نادرست جریان/ولتاژ شارژ میگردد. |
| مسیر ۴۶- SCL3_PD / SDA3_PD | دو خط I²C بین PMIC و کنترلر شارژ برای مدیریت پروفایلهای PD هستند. خرابی این خطوط باعث اختلال در تنظیم جریان و ولتاژ شارژ میشود. |
| مسیر ۴۷- VBUS_USB_IN | ورودی اصلی ۵ ولت از پورت USB به مدار شارژ است. خرابی این مسیر باعث قطع کامل شارژ و مشاهده جریان صفر در پاورساپلای میشود. |
| مسیر ۴۸- PP5V0_USB | تغذیه ۵ ولت ورودی USB است که مستقیماً وارد مدار Tristar میشود. خرابی این مسیر باعث عدم شناسایی کابل، عدم شروع شارژ یا صفر شدن جریان میشود. |
| مسیر ۴۹- PP_VCC_MAIN | برق اصلی مادربرد است و انرژی اولیه بسیاری از رگولاتورها را تأمین میکند. اختلال در آن میتواند باعث خاموشی کامل یا ناپایداری سیستم شارژ شود. |
| مسیر ۵۰- PP_E75_TO_TRISTAR_ACC2_CONN / PP_E75_TO_TRISTAR_ACC1_CONN | دو مسیر تغذیه جانبی Tristar برای تشخیص لوازم جانبی و کابل هستند. خرابی این مسیرها باعث ناپایداری در تشخیص کابل، خطای Accessory Not Supported یا شارژ کند میشود. |
| مسیر ۵۱- TRISTAR_BI_E75_PAIR2_CONN_P / TRISTAR_BI_E75_PAIR2_CONN_N | جفت خطوط دیتا بین کانکتور و آیسی Tristar جهت ارتباط USB و مدیریت Sync هستند. خرابی این جفت مسیر باعث عدم اتصال گوشی به کامپیوتر و متوقف شدن فرآیند شارژ میشود. |
| مسیر ۵۲- TRISTAR_BI_E75_PAIR1_CONN_P / TRISTAR_BI_E75_PAIR1_CONN_N | دومین جفت دیتا USB که مسئولیت تشخیص کابل و انتقال دیتا در سرعتهای مختلف را دارد. آسیب این خطوط باعث شناسایی نشدن کابل یا عدم تثبیت جریان شارژ میشود. |
| مسیر ۵۳- E75_TO_TRISTAR_CON_DETECT_CONN | خط تشخیص اتصال کابل (Cable Detect) در مسیر ورودی USB است. خرابی آن باعث عدم شروع شارژ و عدم واکنش گوشی هنگام وصل شدن به کابل میشود. |
| مسیر ۵۴- BATTERY_SWI_CONN | مسیر سوئیچ باتری برای انتقال سیگنال اتصال/قطع باتری به PMI است. خرابی آن باعث ریستهای ناگهانی، خاموشی هنگام شارژ یا عدم تشخیص سلامت باتری میشود. |
| مسیر ۵۵- PP_TIGRIS_VBUS_DER | مسیر تشخیص ولتاژ ورودی در آیسی TIGRIS (مدار شارژ اپل) است. خرابی این مسیر باعث عدم تنظیم جریان شارژ و شارژ نشدن دستگاه میشود. |
| مسیر ۵۶- AP_TO_TIGRIS_SWI | سیگنال ارتباطی پردازنده با TIGRIS برای مدیریت شروع و توقف شارژ است. خرابی این مسیر باعث عدم کنترل جریان یا توقف ناگهانی شارژ میشود. |
| مسیر ۵۷- PP_BATT_VCC | ولتاژ اصلی باتری است که انرژی مادربرد را تأمین میکند. خرابی آن باعث خاموشی ناگهانی، نوسان درصد باتری و اختلال در عملکرد شارژ میشود. |
| مسیر ۵۸- CHG_ACT_DIO | مسیر فعالسازی مدار شارژ از طریق دیود محافظ است. خرابی این مسیر باعث عدم فعال شدن پروسه شارژ یا کاهش شدت جریان ورودی میشود. |
| مسیر ۵۹- TIGRIS_VBUS_DETECT | مسیر تشخیص ولتاژ ورودی توسط آیسی TIGRIS است. خرابی آن باعث عدم تنظیم جریان شارژ و شناسایی نشدن ورودی USB میشود. |
| مسیر ۶۰- TIGRIS_BUCK_LX | خروجی سوییچینگ داخلی TIGRIS جهت رگولهکردن ولتاژ شارژ است. خرابی آن باعث توقف کامل فرآیند شارژ یا ناپایداری ولتاژ میشود. |
| مسیر ۶۱- TRISTAR_CON_DETECT_CONN_L | سیگنال تشخیص اتصال کابل بین کانکتور و TRISTAR است. خرابی این خط باعث عدم واکنش گوشی هنگام اتصال کابل و شروع نشدن شارژ میشود. |
| مسیر ۶۲- PP_TRISTAR_ACC1_CONN / PP_TRISTAR_ACC2_CONN | دو مسیر تغذیه جانبی TRISTAR برای شناسایی کابل و لوازم جانبی هستند. خرابی هرکدام باعث خطای Accessory Not Supported یا ناپایداری در تشخیص کابل میشود. |
| مسیر ۶۳- TRISTAR_DP1_CONN_P / TRISTAR_DP1_CONN_N | جفت خطوط دیتا بین کانکتور و TRISTAR برای مدیریت ارتباط USB و شارژ هستند. خرابی این مسیرها باعث عدم اتصال به کامپیوتر و کاهش سرعت شارژ میشود. |
| مسیر ۶۴- SWI_AP_BI_TIGRIS | مسیر سیگنال کنترلی بین پردازنده و TIGRIS جهت مدیریت جریان شارژ است. خرابی آن موجب توقف یا محدود شدن جریان شارژ میشود. |
| مسیر ۶۵- TIGRIS_ACTIVE_DIODE | مسیر دیود فعال در مدار TIGRIS برای جلوگیری از برگشت جریان است. خرابی آن باعث افت جریان ورودی یا عدم شروع شارژ میشود. |
| مسیر ۶۶- PP5V0_USB | ورودی ۵ ولت از پورت USB به مدار شارژ است. خرابی آن منجر به صفر بودن جریان پاورساپلای و عدم شناسایی شارژر میشود. |
| مسیر ۶۷- TIGRIS_BATTERY_SWI_CONN | مسیر سوئیچ اتصال باتری به TIGRIS است. خرابی این مسیر باعث خاموشی ناگهانی، ریست هنگام شارژ یا عدم کنترل صحیح باتری میشود. |
| مسیر ۶۸- TRISTAR_TO_TIGRIS_VBUS_OFF | سیگنال ارسال وضعیت ولتاژ از TRISTAR به TIGRIS برای مدیریت ورود جریان است. خرابی آن باعث رفتار نامنظم در شروع/توقف شارژ میشود. |
| مسیر ۶9- HYDRA_DP1_CONN_P | جفت اصلی خطوط دیتا برای ارتباط USB و مدیریت شارژ بین کانکتور و HYDRA هستند. خرابی این مسیرها باعث عدم اتصال به کامپیوتر، Sync نشدن گوشی و کاهش سرعت شارژ میشود. |
| مسیر 70- PP_VBUS1_E75 | ورودی اصلی ۵ ولت USB است که به HYDRA جهت مدیریت شارژ منتقل میشود. خرابی این مسیر باعث عدم ورود ولتاژ شارژ و جریان صفر در پاورساپلای میگردد. |
| مسیر 71- 90_HYDRA_DP2_CONN_P / 90_HYDRA_DP2_CONN_N | جفت دوم خطوط دیتا USB که برای تکمیل ارتباط D+ / D− و تشخیص حالت کابل استفاده میشود. آسیب این مسیرها باعث ناپایداری شارژ و شناسایی ناقص کابل میشود. |
| مسیر 72- PP_HYDRA_ACC1_CONN / PP_HYDRA_ACC2_CONN | دو مسیر تغذیه جانبی HYDRA جهت تشخیص لوازم جانبی و کابلهای غیر استاندارد هستند. خرابی آنها باعث خطای “Accessory Not Supported” یا ناپایداری در شارژ میشود. |
| مسیر 73- HYDRA_CON_DETECT_CONN_L | سیگنال تشخیص اتصال کابل USB از کانکتور به HYDRA است. خرابی این مسیر باعث عدم شروع شارژ و بیواکنش بودن گوشی هنگام اتصال کابل میشود. |
| مسیر 74- 12C0_SMC_TO_GG_SCL_CONN / 12C0_SMC_BI_GG_SDA_CONN | دو مسیر ارتباط I²C بین SMC و ماژول شارژ جهت مدیریت تنظیمات و تبادل اطلاعات هستند. خرابی این خطوط باعث اختلال در کنترل جریان و ولتاژ شارژ یا بروز ارورهای سیستمی میشود. |
| مسیر 75- USB_VBUS_DETECT | مسیر تشخیص ولتاژ ۵ ولت ورودی توسط HYDRA است. خرابی آن باعث شناسایی نشدن کابل و شروع نشدن فرآیند شارژ میشود. |
| مسیر 76- I2C0_SMC_SCL / I2C0_SMC_SDA | دو مسیر ارتباط I²C بین SMC و HYDRA جهت تبادل داده و مدیریت تنظیمات شارژ هستند. خرابی این خطوط باعث اختلال در کنترل جریان/ولتاژ شارژ و بروز ارورهای سیستمی میشود. |
| مسیر 77- TIGRIS_LX | خروجی سوییچینگ TIGRIS برای رگولهکردن ولتاژ شارژ است. خرابی آن باعث شارژ نشدن، گرمشدن مدار شارژ یا افت ولتاژ میشود. |
| مسیر 8۷- PP_VDD_MAIN | برق اصلی مادربرد است که بسیاری از رگولاتورها از آن تغذیه میشوند. خرابی آن باعث روشن نشدن گوشی یا ناپایداری سیستم شارژ خواهد شد. |
جمعبندی
مدار شارژ موبایل یکی از حیاتیترین بخشهای گوشی است که سلامت و عملکرد صحیح آن تأثیر مستقیم روی عمر باتری و عملکرد دستگاه دارد. شناخت اجزای این مدار و مشکلات رایج آن میتواند به کاربران و تعمیرکاران کمک کند تا سریعتر مشکل شارژ گوشی را تشخیص دهند و آن را برطرف کنند.
