آموزش تست دیود تعمیرات موبایل

مقدمه:

در دنیای پرشتاب تکنولوژی امروز، گوشی‌های هوشمند به پیچیده‌ترین و در عین حال فشرده‌ترین دستگاه‌های الکترونیکی مصرفی تبدیل شده‌اند. بردهای مدار چاپی (PCB) در این دستگاه‌ها از معماری چند لایه (گاهی تا بیش از $20$ لایه) بهره می‌برند که هزاران قطعه مینیاتوری از جمله مقاومت‌ها، خازن‌ها، سلف‌ها، دیودها و مدارهای مجتمع (IC) را در خود جای داده‌اند. با توجه به این سطح از فشردگی و پیچیدگی، روش‌های سنتی عیب‌یابی مانند تست بوق (Continuity) یا اندازه‌گیری مقاومت (Resistance) به تنهایی پاسخگوی نیاز تعمیرکاران حرفه‌ای نیستند. در این میان، تست مقادیر دیودی (Diode Value) یا همان Diode Mode در مولتی‌مترها، به عنوان یک استاندارد طلایی و یکی از قدرتمندترین ابزارهای تشخیصی در صنعت تعمیرات موبایل شناخته می‌شود. این مقاله با رویکردی کاملاً علمی، تحلیلی و کاربردی به بررسی صفر تا صد این تکنیک، مبانی فیزیکی آن، نحوه اجرای صحیح، تفسیر نتایج و کاربرد آن در عیب‌یابی بخش‌های مختلف برد موبایل می‌پردازد.

مبانی نظری دیودها و رفتار نیمه‌هادی‌ها در مدارهای مجتمع

برای درک عمیق تست Diode Value، ابتدا باید ساختار فیزیکی نیمه‌هادی‌ها و به ویژه دیودها را مورد بررسی قرار دهیم. دیود ساده‌ترین قطعه نیمه‌هادی است که از اتصال دو ماده نیمه‌هادی نوع P (حفره‌های مثبت) و نوع N (الکترون‌های آزاد) تشکیل می‌شود که به آن پیوند P-N (P-N Junction) می‌گویند.

ناحیه تخلیه و سد پتانسیل

هنگامی که این دو ماده به هم متصل می‌شوند، در مرز اتصال، الکترون‌ها و حفره‌ها یکدیگر را خنثی کرده و ناحیه‌ای به نام «ناحیه تخلیه» (Depletion Region) ایجاد می‌کنند. این ناحیه فاقد حامل‌های بار آزاد است و مانند یک سد الکتریکی عمل می‌کند. برای عبور جریان از این سد، نیاز به اعمال یک ولتاژ خارجی داریم که به آن «ولتاژ شکست مستقیم» یا «افت ولتاژ مستقیم» (Forward Voltage Drop) گفته می‌شود. این مقدار برای دیودهای سیلیکونی معمولاً در حدود $0.6V$ تا $0.7V$ و برای دیودهای ژرمانیومی حدود $0.3V$ است.

بایاس مستقیم و معکوس

• بایاس مستقیم (Forward Bias): اگر قطب مثبت منبع تغذیه (مانند پراب قرمز مولتی‌متر) به آند (بخش P) و قطب منفی (پراب مشکی) به کاتد (بخش N) متصل شود، سد پتانسیل شکسته شده و جریان عبور می‌کند.
• بایاس معکوس (Reverse Bias): اگر اتصال برعکس انجام شود، عرض ناحیه تخلیه بیشتر شده و دیود اجازه عبور جریان را نمی‌دهد (مگر در حالت نشتی بسیار ناچیز یا رسیدن به ولتاژ شکست معکوس).

نقش دیودهای محافظ (ESD Protection Diodes) در موبایل

شاید این سوال پیش بیاید که چرا روی تمام پایه‌های یک آی‌سی یا کانکتور، رفتار دیودی مشاهده می‌کنیم، در حالی که لزوماً قطعه دیود در آن خط وجود ندارد؟ پاسخ در طراحی داخلی مدارهای مجتمع (IC) نهفته است. در ورودی و خروجی (I/O) تمام آی‌سی‌های مدرن، شبکه‌ای از دیودهای محافظ در برابر تخلیه بار الکترواستاتیک (ESD) تعبیه شده است. این دیودها معمولاً بین پین‌های ورودی/خروجی و خط زمین (GND) یا خط تغذیه (VDD) قرار می‌گیرند. هنگامی که ما تست دیود ولیو را انجام می‌دهیم، در واقع در حال اندازه‌گیری افت ولتاژ این دیودهای محافظ داخلی آی‌سی‌ها یا ترانزیستورهای اثر میدانی (MOSFET) داخل آن‌ها هستیم.

ماهیت تست Diode Value در مولتی‌مترها

بسیاری از تعمیرکاران به اشتباه تصور می‌کنند که تست دیود همان تست مقاومت است. این یک خطای بنیادین در درک الکترونیک است.

مکانیزم عملکرد مولتی‌متر در حالت Diode Mode

هنگامی که مولتی‌متر را روی حالت دیود (با نماد دیود) قرار می‌دهید، دستگاه به عنوان یک منبع جریان ثابت (Constant Current Source) عمل می‌کند. مولتی‌متر یک جریان بسیار کوچک و کنترل‌شده (معمولاً حدود $1mA$) را از طریق پراب‌های خود به مدار تزریق می‌کند. سپس، ولتاژی را که برای عبور این جریان از مدار نیاز است، اندازه‌گیری کرده و روی صفحه نمایش نشان می‌دهد.

بنابراین، عددی که روی صفحه مولتی‌متر در حالت دیود مشاهده می‌کنید، مقاومت (بر حسب اهم) نیست، بلکه افت ولتاژ (Voltage Drop) بر حسب ولت (Volt) یا میلی‌ولت (mV) است.

تفاوت بنیادین با تست مقاومت (Ohm Mode)

در تست مقاومت، مولتی‌متر یک ولتاژ بسیار پایین اعمال می‌کند تا مقاومت اهمی خالص را بسنجد. این ولتاژ اغلب آنقدر کم است (کمتر از $0.2V$) که نمی‌تواند سد پتانسیل دیودها و ترانزیستورهای داخل آی‌سی‌ها را بشکند. به همین دلیل، تست مقاومت نمی‌تواند اطلاعات دقیقی از سلامت اتصالات داخلی نیمه‌هادی‌ها به ما بدهد. علاوه بر این، تست مقاومت در مدارهای موازی بسیار گمراه‌کننده است، در حالی که تست دیود به دلیل رفتار غیرخطی نیمه‌هادی‌ها، مسیرهای ارتباطی را با دقت و تفکیک‌پذیری بالاتری بررسی می‌کند.

تفاوت با تست بوق (Continuity)

تست بوق صرفاً برای پیدا کردن اتصال کوتاه کامل (مقاومت‌های نزدیک به $0\Omega$) یا قطعی کامل مسیر (سیم‌کشی) کاربرد دارد. اگر یک مسیر دارای نشتی جزئی باشد یا مقاومت آن در حد چند ده اهم بالا رفته باشد، تست بوق ممکن است همچنان صدای بوق تولید کند و تعمیرکار را به اشتباه بیندازد که مسیر سالم است. اما تست دیود تغییرات ظریف در ساختار نیمه‌هادی را با تغییر در عدد افت ولتاژ نمایان می‌سازد.

روش استاندارد اندازه‌گیری دیود ولیو در تعمیرات موبایل (Reverse Diode Mode)

یکی از مهم‌ترین اصولی که هر تعمیرکار موبایل باید بداند، نحوه صحیح قرار دادن پراب‌های مولتی‌متر برای تست دیود است. در $99\%$ مواقع در تعمیرات موبایل، ما از روش بایاس معکوس (Reverse Polarization) برای تست خطوط استفاده می‌کنیم.

دستورالعمل اجرایی تست معکوس:

1. مولتی‌متر را روشن کرده و روی نماد دیود تنظیم کنید.
2. برد موبایل باید کاملاً بدون برق باشد (باتری و کابل شارژ جدا شده باشند).
3. پراب قرمز (Red Probe) را روی یک نقطه اتصال به زمین (GND) در برد قرار دهید (مانند شیلدهای فلزی، بدنه کانکتورها یا پدهای مسی زمین).
4. پراب مشکی (Black Probe) را روی نقطه مورد آزمایش (پین کانکتور، پایه آی‌سی، یا سر قطعات SMD) قرار دهید.
5. عدد نمایش داده شده روی مولتی‌متر را قرائت کنید.

چرا پراب قرمز روی زمین؟ (تحلیل علمی)

همان‌طور که در فصل اول اشاره شد، پین‌های آی‌سی دارای دیودهای محافظ ESD هستند که کاتد آن‌ها به پین I/O و آند آن‌ها به زمین (GND) متصل است. جریان در دیود از آند به کاتد حرکت می‌کند.

از آنجا که پراب قرمز مولتی‌متر ولتاژ مثبت تولید می‌کند، با قرار دادن آن روی زمین (آند دیود محافظ) و قرار دادن پراب مشکی روی پین مورد نظر (کاتد دیود محافظ)، ما در واقع دیود محافظ داخلی آی‌سی را در حالت بایاس مستقیم قرار می‌دهیم. در این حالت، سد پتانسیل شکسته شده و ما افت ولتاژ دیود را (که معمولاً بین $0.200V$ تا $0.800V$ است) روی مولتی‌متر می‌خوانیم. اگر جای پراب‌ها را برعکس کنیم، دیود در حالت بایاس معکوس قرار گرفته و مولتی‌متر حالت OL (Open Loop) را نشان می‌دهد که هیچ اطلاعات مفیدی از سلامت مسیر ارائه نمی‌دهد.

تفسیر و آنالیز مقادیر خوانده شده روی مولتی‌متر

خواندن اعداد روی مولتی‌متر تنها نیمی از کار است؛ هنر یک تکنسین حرفه‌ای در تفسیر این اعداد نهفته است. در تست دیود ولیو، ما معمولاً با چهار حالت کلی روبرو می‌شویم:

مقادیر نرمال و استاندارد (Reference Values)

بسته به نوع خط ارتباطی و معماری آی‌سی، مقادیر دیودی سالم متفاوت هستند.

• خطوط تغذیه اصلی (Power Lines): خطوطی مانند VCC_MAIN یا VDD_BOOST معمولاً مقادیر دیودی پایینی دارند، زیرا خازن‌های فیلتر بزرگ و آی‌سی‌های متعددی روی آن‌ها قرار دارند. مقادیر نرمال این خطوط معمولاً بین $0.250V$ تا $0.450V$ است.
• خطوط ارتباطی داده (Data/Communication Lines): خطوطی مانند I2C, SPI, UART, MIPI دارای مقاومت‌های کششی (Pull-up) و دیودهای محافظ با افت ولتاژ بالاتری هستند. مقادیر نرمال برای این خطوط معمولاً بین $0.400V$ تا $0.750V$ قرار دارد.
• نکته بسیار مهم در خطوط موازی و جفت دیفرانسیلی (مانند MIPI در دوربین و ال‌سی‌دی) این است که مقادیر دیودی در جفت‌های مثبت و منفی (مثلاً MIPI_D0_P و MIPI_D0_N) باید دقیقاً با هم برابر باشند (با تلورانس حداکثر $\pm0.010V$). هرگونه اختلاف نشان‌دهنده مشکل در مسیر یا آی‌سی است.

حالت OL (Open Loop / قطعی مدار)

اگر مولتی‌متر عبارت OL (در برخی مدل‌ها عدد $1$ یا $I$) را نشان دهد، به معنای بی‌نهایت بودن مقاومت و عدم امکان عبور جریان است.

• تفسیر: مدار در نقطه‌ای دچار قطعی شده است.
• دلایل احتمالی: پایه آی‌سی از روی برد کنده شده (سردی لحیم یا Cold Solder Joint)، قطعه‌ای سری در مسیر (مانند سلف یا مقاومت صفر اهم) سوخته یا از روی برد افتاده است، و یا مسیر مسی درون لایه‌های برد (Trace) قطع شده است. در برخی موارد نادر، خط مستقیماً به هیچ آی‌سی متصل نیست (Not Connected - NC) که در این حالت OL طبیعی است.

حالت اتصال کوتاه به زمین (Short to Ground)

اگر عدد نمایش داده شده بسیار نزدیک به صفر باشد (مثلاً $0.000$ تا $0.015$).

• تفسیر: مسیر مورد نظر به طور مستقیم به زمین متصل شده است.
• دلایل احتمالی: سوختن و اتصال کوتاه شدن خازن‌های سرامیکی موازی در مسیر (شایع‌ترین دلیل)، ذوب شدن و اتصال پایه‌های زیر آی‌سی (BGA Bridging)، یا خرابی کامل ساختار داخلی آی‌سی. البته باید دقت کرد که برخی از پایه‌ها در نقشه‌ها ذاتاً GND هستند و عدد صفر برای آن‌ها کاملاً طبیعی است.

حالت نشتی (Leakage) یا مقادیر غیرعادی

این پیچیده‌ترین حالت برای عیب‌یابی است. اگر مقدار خوانده شده تفاوت معناداری با مقدار استاندارد (که از روی برد سالم یا نرم‌افزارهای نقشه‌خوانی به دست آمده) داشته باشد.

• مقدار کمتر از حد نرمال (مثلاً $0.150$ به جای $0.450$): نشان‌دهنده نشتی به زمین (Leakage) است. دیود یا خازن در مسیر نیم‌سوز شده و مقداری از جریان را به زمین نشت می‌دهد بدون اینکه کاملاً اتصال کوتاه شود. این حالت باعث افت ولتاژ در مدار و اختلال در عملکرد سیستم، خاموشی ناگهانی یا تخلیه سریع باتری می‌شود.
• مقدار بیشتر از حد نرمال (مثلاً $0.850$ به جای $0.450$): نشان‌دهنده افزایش مقاومت در مسیر است. معمولاً به دلیل اکسیداسیون، لحیم‌کاری ضعیف، یا آسیب دیدن نیمه‌هادی داخل آی‌سی رخ می‌دهد.

روش گام به گام عیب‌یابی مدارات موبایل با استفاده از تست دیود

اکنون که با مفاهیم پایه‌ای و نحوه تفسیر اعداد آشنا شدیم، به بررسی سناریوهای کاربردی در تعمیرات می‌پردازیم.

عیب‌یابی کانکتورها (FPC Connectors) - صفحه نمایش، دوربین، لمس (Touch)

یکی از متداول‌ترین کاربردهای تست دیود، بررسی کانکتورهاست. فرض کنید گوشی روشن می‌شود اما تصویر ندارد.

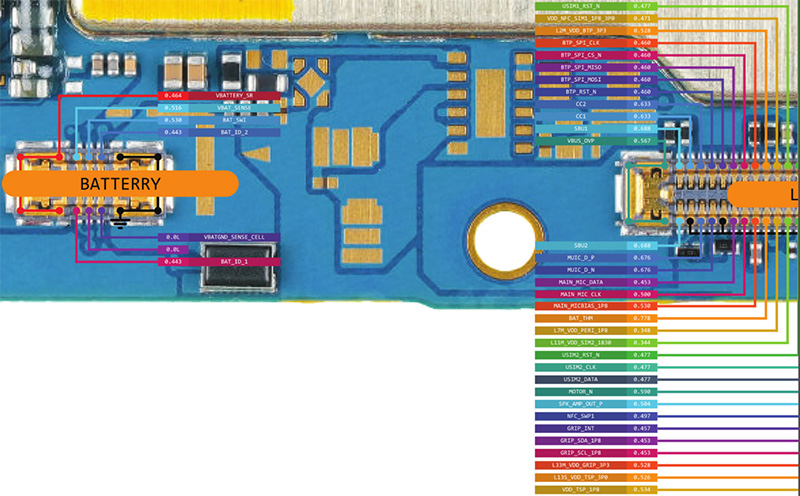

1. نقشه مدار یا نرم‌افزارهای کمکی (مانند ZXW یا Wuxinji) را باز می‌کنیم و مقادیر دیودی مرجع (Reference Diode Values) کانکتور ال‌سی‌دی را پیدا می‌کنیم.
2. مولتی‌متر را در حالت دیود قرار داده و پراب قرمز را به زمین متصل می‌کنیم.
3. پراب مشکی را تک تک روی پین‌های کانکتور قرار می‌دهیم.
4. اگر روی پین‌های خطوط MIPI (که وظیفه انتقال دیتا تصویر را دارند) به جای عدد $0.450$ حالت OL مشاهده کردیم، متوجه می‌شویم که ارتباط این پین با پردازنده مرکزی (CPU) قطع شده است.
5. مسیر را روی نقشه دنبال می‌کنیم. معمولاً بین کانکتور و CPU فیلترهای EMI دوقلو (Common Mode Chokes) قرار دارند. ممکن است این فیلترها در اثر ضربه شکسته باشند. با تست مجدد دیود در دو طرف فیلتر، می‌توان قطعی را دقیقاً بومی‌سازی کرد.

عیب‌یابی آی‌سی تغذیه (PMIC) و خطوط ولتاژ

آی‌سی‌های تغذیه قلب تپنده توزیع انرژی در موبایل هستند. اگر گوشی خاموش مطلق است:

1. ابتدا خط تغذیه اصلی باتری (VBAT) و سپس خط تغذیه سیستم (VPH_PWR در اسنپدراگون یا VCC_MAIN در اپل) را تست دیود می‌کنیم.
2. اگر مقدار این خطوط $0.000$ بود، با یک اتصال کوتاه کامل روبرو هستیم. در این حالت استفاده از روش‌های تزریق ولتاژ (Voltage Injection) و دوربین حرارتی (Thermal Camera) برای پیدا کردن قطعه داغ شده توصیه می‌شود.
3. اگر اتصال کوتاه نبود، به سراغ خروجی‌های رگولاتورهای LDO و Buck در اطراف PMIC می‌رویم و سلف‌های خروجی را تست دیود می‌کنیم. افت مقادیر در این خطوط می‌تواند نشان‌دهنده خرابی آی‌سی‌های مصرف‌کننده (مانند آی‌سی وای‌فای، بلوتوث، هارد) باشد.

عیب‌یابی خطوط I2C (Inter-Integrated Circuit)

خط I2C یک گذرگاه ارتباطی است که CPU را به چندین آی‌سی دیگر متصل می‌کند. خطوط I2C (شامل SDA و SCL) باید دارای مقادیر دیودی مشخص و ولتاژ Pull-up باشند.

اگر در تست دیود روی خط I2C عدد بسیار پایینی خواندیم، نشان‌دهنده خرابی در یکی از آی‌سی‌های متصل به این خط است. از آنجا که چندین آی‌سی به طور موازی به یک خط I2C متصل هستند، عیب‌یابی آن نیازمند برداشتن تک تک آی‌سی‌های مشکوک (از کم اهمیت‌ترین به سمت مهم‌ترین) تا زمان بازگشت مقدار دیودی به حالت نرمال است.

ابزارها، نرم‌افزارها و تلورانس دستگاه‌های اندازه‌گیری

برای اجرای دقیق این تکنیک، تکیه بر ابزار مناسب و دانش استفاده از آن‌ها ضروری است.

نقش نرم‌افزارهای شماتیک و نقشه‌خوانی

به خاطر سپردن مقادیر دیودی هزاران پایه در مدل‌های مختلف گوشی غیرممکن است. توسعه‌دهندگان نرم‌افزارهای تعمیراتی مانند ZXW Soft, WUXINJI, JCID Drawing, PhoneBoard, و Pragmafix کار را بسیار آسان کرده‌اند. این نرم‌افزارها با مهندسی معکوس بردهای سالم، مقدار دیودی دقیق هر پد روی برد را در قالب رابط کاربری گرافیکی ارائه می‌دهند. تکنسین تنها کافیست عدد خوانده شده روی مولتی‌متر خود را با عدد نوشته شده روی پین مربوطه در نرم‌افزار مقایسه کند.

کالیبراسیون و تفاوت در برندهای مولتی‌متر

یک چالش بزرگ در تست دیود، تفاوت در ولتاژ خروجی و دقت مولتی‌مترهای مختلف است. به عنوان مثال، مقدار دیودی یک خط مشخص ممکن است با مولتی‌متر Fluke برابر $0.410$، با مولتی‌متر Sunshine برابر $0.425$ و با مولتی‌متر UNI-T برابر $0.395$ خوانده شود.

• دلیل: هر برند مولتی‌متر از مدار داخلی متفاوتی برای تولید جریان ثابت ($1mA$ یا مقادیر متفاوت) استفاده می‌کند.
• راه حل: مقادیر ارائه شده در نرم‌افزارها وحی منزل نیستند. تکنسین باید یک محدوده تلورانس ($\pm10\%$) را برای اعداد در نظر بگیرد. مهم‌ترین فاکتور، مقایسه منطقی است. برای مثال، تمام خطوط دیتا در یک گذرگاه مشابه باید مقادیر یکسانی داشته باشند. اگر پنج خط دارای مقدار $0.420$ و یک خط دارای مقدار $0.150$ باشد، قطعاً خط ششم دچار مشکل است، فارغ از اینکه عدد مرجع در نرم‌افزار چه بوده است.

تاثیر دما بر مقادیر دیودی

نیمه‌هادی‌ها قطعاتی به شدت وابسته به دما (Temperature Sensitive) هستند. با افزایش دما، جنبش الکترون‌ها در ساختار سیلیکون افزایش یافته و سد پتانسیل کاهش می‌یابد. در نتیجه، اگر برد موبایل به دلیل لحیم‌کاری یا کارکرد مداوم گرم باشد، مقادیر دیودی به شدت افت می‌کنند (گاهی تا $30\%$ کاهش).

• قانون طلایی: تست دیود ولیو فقط و فقط باید زمانی انجام شود که برد مدار چاپی کاملاً به دمای اتاق (Room Temperature) برگشته و خنک شده باشد. اندازه‌گیری روی برد گرم باعث تشخیص‌های کاملاً اشتباه می‌شود.

تکنیک‌های پیشرفته و مکمل تست دیود

یک تعمیرکار فوق‌تخصص (Level 4) می‌داند که تست دیود به تنهایی پایان راه نیست، بلکه نقطه شروع عیب‌یابی است. پس از محدود کردن ناحیه خرابی با Diode Mode، از روش‌های زیر برای تایید نهایی استفاده می‌شود:

تست ولتاژگیری (Voltage Testing)

همان‌طور که گفته شد تست دیود در حالت خاموشی برد انجام می‌شود. اما برخی خرابی‌ها تنها در حالت اکتیو (زمانی که ولتاژ در جریان است) خود را نشان می‌دهند. پس از تایید سلامت اتصالات با تست دیود، برد باید روشن شده و ولتاژ خطوط با اسیلوسکوپ یا ولت‌متر اندازه‌گیری شود تا مشخص گردد آی‌سی تغذیه ولتاژ مورد نیاز را تامین می‌کند یا خیر.

تست دیود در حالت مستقیم (Forward Diode Mode)

اگرچه $99\%$ مواقع از حالت معکوس استفاده می‌کنیم، اما حالت مستقیم (پراب مشکی به زمین، پراب قرمز به خط) برای تست برخی خطوط خاص، مانند خطوط منفی (Negative Voltage Lines) در مدار تصویر ال‌سی‌دی‌های AMOLED، کاربرد دارد. در این خطوط به دلیل پلاریته معکوس ولتاژ کاری، دیودهای محافظ نیز ساختار متفاوتی دارند و تست مستقیم اطلاعات بهتری ارائه می‌دهد.

تزریق ولتاژ و حرارت‌سنجی در مواجهه با شورت شدن قطعات

هنگامی که تست دیود عدد $0.000$ را در خطوط حیاتی نشان داد، نباید کورکورانه قطعات را برداشت. روش استاندارد این است که با استفاده از یک منبع تغذیه (DC Power Supply)، ولتاژی برابر یا کمتر از ولتاژ کاری آن خط را به همراه جریانی کنترل شده (مثلاً $1V$ و $2A$) به مسیر تزریق می‌کنیم. قطعه‌ای که دچار اتصال کوتاه شده است تمام جریان را جذب کرده و طبق قانون توان ($P = I^2R$ یا $P = V \cdot I$) گرما تولید می‌کند. با استفاده از رزین (Rosin Smoke)، اسپری فریز، یا دوربین حرارتی (Thermal Imager) می‌توان قطعه معیوب را در کسری از ثانیه پیدا کرد.

بررسی کیس استادی‌ها (Case Studies) و مثال‌های عملی در تعمیرات

برای ملموس‌تر شدن کاربرد تست دیود، چند مثال واقعی از تعمیرات موبایل را مرور می‌کنیم:

مثال ۱: گوشی آیفون با مشکل عدم شناسایی سیم‌کارت (No SIM)

1. تکنسین به جای تعویض تصادفی قطعات، بلافاصله سراغ کانکتور سیم‌کارت می‌رود.
2. با باز کردن نقشه (مثلاً ZXW)، متوجه می‌شود کانکتور سیم‌کارت دارای ۶ پین اصلی است: VCC, RST, CLK, I/O, GND, VPP.
3. با انجام تست دیود معکوس، مقادیر زیر به دست می‌آید:
   • GND = $0.000$ (طبیعی)
   • VCC = $0.510$ (طبیعی)
   • RST = $0.480$ (طبیعی)
   • CLK = OL (غیرطبیعی - قطعی)
   • I/O = $0.550$ (طبیعی)
4. نتیجه‌گیری: خط CLK (کلاک) قطع است. تکنسین مسیر CLK را در نقشه دنبال می‌کند و متوجه می‌شود این خط از طریق یک مقاومت $22\Omega$ به بیس‌باند (Baseband CPU) می‌رود. با بررسی فیزیکی، متوجه لحیم‌سردی مقاومت به دلیل ضربه می‌شود. با ترمیم لحیم مقاومت، مقدار دیودی CLK به حالت نرمال برگشته و مشکل No SIM حل می‌شود.

مثال ۲: گوشی سامسونگ با مشکل ری‌استارت روی لوگو (Bootloop)

1. گوشی مداوم ری‌استارت می‌شود. جریان‌کشی در منبع تغذیه نوسانات عجیبی دارد.
2. تکنسین خطوط حیاتی تغذیه CPU و حافظه (EMMC/UFS) را چک می‌کند.
3. در بررسی سلف‌های اطراف آی‌سی تغذیه (PMIC)، در خط VDD_CPU به جای مقدار استاندارد $0.150$، مقدار $0.012$ خوانده می‌شود.
4. این یک حالت اتصال کوتاه جزئی یا نشتی شدید است.
5. از آنجا که این خط مستقیم به CPU می‌رود، احتمال سوختن خود CPU یا خازن‌های فیلتر اطراف آن بالاست. با تزریق ولتاژ پایین (حدود $0.8V$) به این خط، مشخص می‌شود یکی از خازن‌های SMD زیر شیلد به شدت داغ می‌کند. با حذف خازن معیوب، مقدار دیودی به $0.150$ برمی‌گردد و گوشی با موفقیت بوت می‌شود.

اشتباهات رایج تعمیرکاران در استفاده از تست دیود ولیو

علیرغم کارآمدی بالای این روش، عدم آگاهی کامل باعث تشخیص‌های اشتباه و آسیب بیشتر به دستگاه می‌شود:

۱. استفاده از پراب‌های بی‌کیفیت: پراب‌های ارزان قیمت و فرسوده دارای مقاومت داخلی بالا هستند. این مقاومت با مقدار دیودی مدار جمع شده و عدد کاذبی روی صفحه نمایش نشان می‌دهد. پراب‌ها باید دارای نوک تیز (برای اتصال دقیق به پین‌های میکروسکوپی) و سیم‌های مسی با خلوص بالا باشند.

۲. فشار بیش از حد پراب روی برد: فشار دادن پراب نوک‌تیز روی پدهای مسی یا پایه‌های آی‌سی می‌تواند باعث خراشیده شدن ماسک لحیم (Solder Mask) و اتصال کوتاه تصادفی خط با لایه‌های زمین مجاور شود. تست باید با لمس ملایم انجام شود.

۳. تست روی بردهای آب‌خورده قبل از شستشو: رسوبات املاح آب دارای مقاومت الکتریکی هستند. انجام تست دیود روی بردی که تازه آب‌خورده و تمیز نشده است، مقادیر نشتی کاذبی را نشان می‌دهد. ابتدا باید برد توسط التراسونیک تمیز و کاملاً خشک شود، سپس اقدام به اندازه‌گیری نمود.

۴. نادیده گرفتن خطوط NC: در بسیاری از کانکتورها، پایه‌هایی وجود دارند که در طراحی کارخانه به هیچ مداری متصل نیستند (Not Connected). نمایش حالت OL روی این پایه‌ها کاملاً طبیعی است. متاسفانه تعمیرکاران مبتدی با دیدن OL روی این پایه‌ها، شروع به دستکاری بی‌مورد برد می‌کنند. داشتن نقشه راهنما (Schematic) برای تشخیص پین‌های NC الزامی است.

نتیجه‌گیری نهایی

تست دیود ولیو (Diode Value / Diode Mode) به جرات بنیادی‌ترین و حیاتی‌ترین مهارت در حوزه تعمیرات سخت‌افزاری، میکروالکترونیک و عیب‌یابی بردهای موبایل است. این تکنیک به تکنسین اجازه می‌دهد بدون نیاز به اعمال ولتاژهای خطرناک به مدار، همانند یک دستگاه ایکس‌ری (X-Ray)، اتصالات داخلی لایه‌های برد، سلامت دیودهای محافظ و یکپارچگی مسیرهای ارتباطی آی‌سی‌ها را مشاهده و بررسی کند. تسلط بر این روش، تفاوت بین یک قطعه‌عوض‌کن (Parts Replacer) و یک متخصص عیب‌یابی دقیق (Diagnostic Technician) را رقم می‌زند. با ترکیب این تکنیک با دانش نقشه‌خوانی، ابزارهای کمکی نرم‌افزاری و اصول الکترونیک پایه، هیچ قطعی پنهان یا اتصال کوتاهی در پیچیده‌ترین بردهای موبایل از چشم تعمیرکار پنهان نخواهد ماند.
