معرفی آی‌سی های موبایل

آی‌سی در موبایل چیست؟

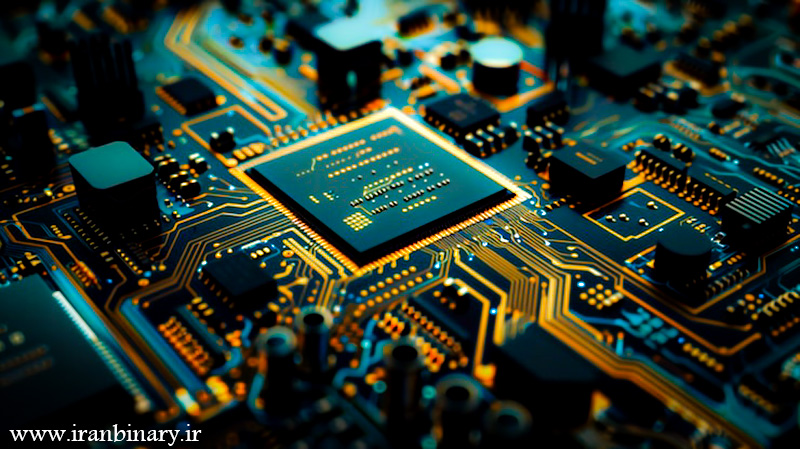

آی‌سی (IC) مخفف عبارت Integrated Circuit به معنی «مدار مجتمع» است. آی‌سی‌ها قطعات الکترونیکی بسیار کوچکی هستند که از تعداد زیادی ترانزیستور، مقاومت و خازن در داخل یک تراشه‌ی کوچک ساخته شده‌اند. این قطعات روی برد اصلی موبایل (مادربرد) نصب می‌شوند و هر کدام وظیفه مشخصی در عملکرد گوشی دارند.

در واقع می‌توان گفت آی‌سی‌ها مغزهای کوچک داخل گوشی هستند که هر کدام بخشی از کارهای دستگاه را کنترل می‌کنند. بدون این قطعات، موبایل قادر به انجام پردازش‌ها، مدیریت انرژی، ارتباطات و بسیاری از عملکردهای دیگر نخواهد بود.

معرفی آی‌سی های معروف در برد موبایل و وظایف آن‌ها

برد اصلی موبایل یا Mainboard قلب تپنده یک گوشی هوشمند است. در این برد ده‌ها آی‌سی مختلف قرار گرفته‌اند که هرکدام وظیفه مشخصی دارند و در کنار هم باعث عملکرد صحیح گوشی می‌شوند. اگر یکی از این آی‌سی‌ها دچار مشکل شود، ممکن است گوشی روشن نشود، آنتن نداشته باشد، شارژ نشود یا حتی تصویر نمایش داده نشود.

در گوشی‌های اندرویدی مانند سامسونگ، شیائومی، هواوی، اوپو و سایر برندها، مجموعه‌ای از آی‌سی‌های مهم وجود دارد که در اکثر مدل‌ها مشترک هستند. در این مقاله به بررسی ۱۵ آی‌سی مهم و معروف در برد موبایل می‌پردازیم و وظیفه هرکدام را به صورت مفصل توضیح می‌دهیم.

آی‌سی CPU (پردازنده مرکزی)

پردازنده یا Central Processing Unit مهم‌ترین آی‌سی در برد موبایل است. این قطعه در واقع مغز گوشی محسوب می‌شود و تقریباً تمام پردازش‌های دستگاه را انجام می‌دهد.

CPU مسئول اجرای دستورات سیستم عامل اندروید، پردازش داده‌ها، مدیریت برنامه‌ها و هماهنگ‌سازی سایر قطعات سخت‌افزاری است. هر عملی که در گوشی انجام می‌دهید، از باز کردن یک برنامه گرفته تا اجرای بازی‌های سنگین، توسط پردازنده پردازش می‌شود.

در گوشی‌های اندرویدی معمولاً پردازنده‌ها توسط شرکت‌هایی مانند Qualcomm، MediaTek، Samsung Exynos و Huawei Kirin تولید می‌شوند. این پردازنده‌ها دارای چندین هسته پردازشی هستند که باعث افزایش سرعت و کارایی گوشی می‌شود.

یکی دیگر از وظایف مهم CPU مدیریت ارتباط بین قطعات مختلف مانند رم، حافظه داخلی، پردازنده گرافیکی و مودم شبکه است. به همین دلیل اگر این آی‌سی آسیب ببیند، گوشی معمولاً روشن نمی‌شود یا در مرحله بوت متوقف می‌شود.

از نظر تعمیرات موبایل، CPU یکی از حساس‌ترین قطعات برد است و تعویض یا ریبال آن نیاز به تجهیزات حرفه‌ای مانند هیتر، شابلون و دستگاه BGA دارد. خرابی CPU ممکن است باعث مشکلاتی مانند:

• خاموشی کامل گوشی
• ریستارت شدن مداوم
• هنگ شدید
• بالا نیامدن سیستم عامل

آی‌سی PMIC (مدیریت تغذیه)

PMIC یا Power Management IC که معمولا با نام مخفف PMU شناخته میشود، آی‌سی مدیریت انرژی در گوشی است. این قطعه وظیفه توزیع صحیح ولتاژ و جریان برق در قسمت‌های مختلف برد را برعهده دارد.

در واقع برق باتری ابتدا وارد PMIC می‌شود و سپس این آی‌سی آن را به بخش‌های مختلف مانند CPU، رم، حافظه، دوربین و صفحه نمایش ارسال می‌کند. هر قطعه به ولتاژ مشخصی نیاز دارد و PMIC این ولتاژها را تنظیم می‌کند.

اگر این آی‌سی دچار مشکل شود، گوشی ممکن است:

• روشن نشود
• هنگام روشن شدن خاموش شود
• شارژ نگیرد
• یا مصرف باتری بسیار بالا داشته باشد

PMIC همچنین در کنترل حالت خواب (Sleep Mode) و مدیریت مصرف انرژی نقش مهمی دارد. در گوشی‌های مدرن این آی‌سی بسیار پیچیده است و شامل چندین رگولاتور و مدار محافظتی می‌باشد.

آی‌سی RAM

RAM یا Random Access Memory حافظه موقت گوشی است که اطلاعات برنامه‌های در حال اجرا را ذخیره می‌کند.

وقتی یک برنامه را باز می‌کنید، اطلاعات آن برنامه در RAM قرار می‌گیرد تا CPU بتواند سریع به آن دسترسی داشته باشد. هرچه مقدار رم بیشتر باشد، گوشی می‌تواند برنامه‌های بیشتری را همزمان اجرا کند.

در بسیاری از گوشی‌های اندرویدی مدرن، RAM در کنار CPU به صورت Package on Package (PoP) نصب می‌شود. یعنی رم روی پردازنده قرار می‌گیرد تا سرعت انتقال داده افزایش پیدا کند.

خرابی RAM می‌تواند باعث مشکلاتی مانند:

• بوت نشدن گوشی
• هنگ شدید
• ریستارت شدن مداوم
• خطاهای سیستمی

در تعمیرات موبایل، تشخیص خرابی رم معمولاً نیاز به بررسی دقیق برد دارد.

آی‌سی حافظه داخلی (eMMC یا UFS)

حافظه داخلی گوشی محل ذخیره سیستم عامل اندروید، برنامه‌ها، عکس‌ها، فیلم‌ها و سایر داده‌های کاربر است.

در گوشی‌های قدیمی‌تر از حافظه eMMC استفاده می‌شد اما در گوشی‌های جدیدتر حافظه UFS به کار می‌رود که سرعت بسیار بالاتری دارد.

این آی‌سی نقش بسیار مهمی در عملکرد گوشی دارد زیرا سیستم عامل اندروید در آن ذخیره شده است. اگر این آی‌سی آسیب ببیند، گوشی معمولاً در لوگو گیر می‌کند یا اصلاً روشن نمی‌شود.

علائم خرابی حافظه شامل:

• گیر کردن در لوگو
• کندی شدید سیستم
• پاک شدن اطلاعات
• بوت نشدن گوشی

در تعمیرات حرفه‌ای موبایل گاهی این آی‌سی تعویض یا پروگرام می‌شود.

آی‌سی شارژ (Charging IC)

آی‌سی شارژ (IF IC) مسئول مدیریت فرآیند شارژ باتری است. این قطعه جریان ورودی از شارژر را کنترل می‌کند و آن را به شکل مناسب به باتری می‌رساند.

این آی‌سی همچنین از باتری در برابر اضافه ولتاژ، اضافه جریان و افزایش دما محافظت می‌کند.

در گوشی‌های مدرن که از Fast Charging یا شارژ سریع استفاده می‌کنند، آی‌سی شارژ نقش بسیار مهمی دارد زیرا باید جریان‌های بالا را مدیریت کند.

خرابی این آی‌سی باعث می‌شود گوشی:

• شارژ نشود
• بسیار کند شارژ شود
• درصد شارژ اشتباه نمایش دهد
• هنگام اتصال شارژر خاموش شود

آی‌سی OVP

آی‌سی OVP (Over Voltage Protection) یکی از قطعات حفاظتی مهم در برد گوشی‌های موبایل است. وظیفه اصلی این آی‌سی محافظت از مدار شارژ و سایر بخش‌های حساس در برابر افزایش بیش از حد ولتاژ می‌باشد.

زمانی که شارژر یا منبع تغذیه ولتاژی بالاتر از حد مجاز به گوشی وارد کند، آی‌سی OVP به سرعت وارد عمل شده و با قطع یا محدود کردن ولتاژ ورودی از آسیب رسیدن به قطعاتی مانند PMIC، باتری و مدار شارژ جلوگیری می‌کند.

این آی‌سی معمولاً در مسیر ورودی شارژ (VBUS) و نزدیک کانکتور شارژ قرار دارد. در صورت خرابی OVP ممکن است گوشی شارژ نشود، شارژ قطع و وصل شود یا اصلاً ولتاژ به مدار شارژ نرسد.

به طور کلی، آی‌سی OVP نقش مهمی در ایمنی و محافظت از برد موبایل در برابر نوسانات ولتاژ ایفا می‌کند.

آی‌سی Baseband (مودم شبکه)

این آی‌سی مسئول ارتباط گوشی با شبکه موبایل است. یعنی وظیفه مدیریت ارتباط با شبکه‌های 2G، 3G، 4G و 5G را دارد.

Baseband داده‌های دیجیتال را به سیگنال‌های رادیویی تبدیل می‌کند تا گوشی بتواند با دکل‌های مخابراتی ارتباط برقرار کند.

خرابی این آی‌سی می‌تواند باعث مشکلاتی مانند:

• نداشتن آنتن
• عدم شناسایی سیم کارت
• عدم برقراری تماس
• عدم اتصال به اینترنت موبایل

در بسیاری از پردازنده‌های جدید، مودم شبکه به صورت یکپارچه در داخل CPU قرار دارد.

آی‌سی RF Transceiver

این آی‌سی وظیفه ارسال و دریافت سیگنال‌های رادیویی را دارد. سیگنال‌هایی که از مودم می‌آیند توسط RF Transceiver به فرکانس مناسب تبدیل می‌شوند.

این قطعه در ارتباط با:

• آنتن موبایل
• مودم شبکه
• تقویت‌کننده‌های سیگنال

کار می‌کند.

خرابی آن معمولاً باعث ضعف آنتن یا قطع کامل سیگنال شبکه می‌شود.

آی‌سی Power Amplifier (PA)

آی‌سی PA یا تقویت‌کننده توان سیگنال‌های رادیویی را تقویت می‌کند تا بتوانند به دکل مخابراتی برسند.

بدون این آی‌سی، سیگنال ارسال شده از گوشی بسیار ضعیف خواهد بود.

علائم خرابی PA شامل:

• آنتن ضعیف
• قطع شدن تماس
• عدم اتصال به اینترنت موبایل

آی‌سی WiFi و Bluetooth

این آی‌سی مسئول ارتباطات بی‌سیم کوتاه برد مانند WiFi و Bluetooth است.

در بسیاری از گوشی‌های جدید، این آی‌سی به صورت ترکیبی طراحی شده و علاوه بر WiFi و Bluetooth، گاهی GPS را نیز مدیریت می‌کند.

خرابی آن باعث می‌شود:

• وای فای روشن نشود
• بلوتوث فعال نشود
• اتصال وای فای قطع شود

آی‌سی Audio Codec

در گوشی‌های هوشمند یکی از قطعات مهم در بخش صوتی، آی‌سی Codec (Coder/Decoder) است. این آی‌سی وظیفه تبدیل سیگنال‌های صوتی بین حالت آنالوگ (Analog) و دیجیتال (Digital) را بر عهده دارد و در واقع پل ارتباطی بین پردازنده اصلی گوشی و قطعات صوتی مانند میکروفون، اسپیکر، هندزفری و مدارهای صوتی محسوب می‌شود.

عملکرد اصلی آی‌سی Codec به این صورت است که صدای دریافت‌شده از میکروفون را که به شکل سیگنال آنالوگ است، به سیگنال دیجیتال تبدیل می‌کند تا توسط پردازنده یا Baseband پردازش شود. همچنین هنگام پخش صدا، داده‌های دیجیتال را دوباره به سیگنال آنالوگ تبدیل می‌کند تا از طریق اسپیکر یا هدفون شنیده شوند.

همچنین صدای میکروفون توسط همین آی‌سی به داده دیجیتال تبدیل می‌شود.

خرابی آن ممکن است باعث:

• قطع شدن صدا
• کار نکردن میکروفون
• نویز در تماس

آی‌سی Display Driver

این آی‌سی کنترل نمایش تصویر در صفحه نمایش را برعهده دارد.

وظیفه آن تبدیل داده‌های گرافیکی به سیگنال‌هایی است که صفحه نمایش بتواند آن‌ها را نمایش دهد.

خرابی آن ممکن است باعث:

• سیاه شدن صفحه
• پرش تصویر
• خطوط روی صفحه

آی‌سی Touch Controller

این آی‌سی وظیفه پردازش لمس‌های کاربر روی صفحه را دارد.

وقتی صفحه نمایش لمس می‌شود، سیگنال‌هایی ایجاد می‌شود که توسط این آی‌سی پردازش می‌شوند و به CPU ارسال می‌شوند.

خرابی آن باعث:

• کار نکردن تاچ
• لمس اشتباه
• پرش تاچ

آی‌سی Sensor Hub

این آی‌سی اطلاعات سنسورهای گوشی مانند:

• سنسور مجاورت
• سنسور نور
• شتاب سنج
• ژیروسکوپ

را مدیریت می‌کند.

این اطلاعات برای عملکردهایی مانند چرخش صفحه، خاموش شدن صفحه هنگام تماس و برنامه‌های ورزشی استفاده می‌شوند.

آی‌سی Camera Interface

این آی‌سی وظیفه ارتباط بین دوربین و پردازنده را دارد.

داده‌های تصویری که توسط سنسور دوربین ثبت می‌شوند از طریق این آی‌سی به CPU منتقل می‌شوند.

خرابی آن ممکن است باعث:

• باز نشدن دوربین
• تار بودن تصویر
• ارور در برنامه دوربین

آی‌سی USB Interface

این آی‌سی مسئول مدیریت ارتباط USB در گوشی است.

از طریق این آی‌سی گوشی می‌تواند:

• شارژ شود
• به کامپیوتر متصل شود
• داده منتقل کند

خرابی آن ممکن است باعث:

• شناسایی نشدن گوشی توسط کامپیوتر
• مشکل در انتقال فایل
• شارژ نشدن گوشی


جمع‌بندی

برد موبایل از مجموعه‌ای پیچیده از آی‌سی‌ها تشکیل شده است که هرکدام وظیفه خاصی دارند. پردازنده، رم، حافظه داخلی، آی‌سی شارژ، مودم شبکه و سایر آی‌سی‌ها در کنار هم باعث عملکرد صحیح گوشی می‌شوند. شناخت این قطعات برای تعمیرکاران موبایل بسیار مهم است زیرا بسیاری از مشکلات گوشی به خرابی یکی از این آی‌سی‌ها مربوط می‌شود.

با پیشرفت فناوری، آی‌سی‌های موبایل هر سال کوچکتر و قدرتمندتر می‌شوند و بسیاری از آن‌ها به صورت مجتمع در یک چیپ طراحی می‌شوند.
